Номер

53-025-02

Наименование проекта

Прибор контроля частоты вравщения с блоком цифровой индикации ПКЧВ-БИ.

Назначение

Автоматический контроль частоты вращения элементов транспортных, энергетических и технологических установок.

Рекомендуемая область применения

Дизельэлектрические станции, гидротурбины, ветроустановки.

Описание

Описание к ИЛ № 53-025-02

Результат выполнения конструкторской разработки.

Предназначен для автоматического контроля частоты вращения элементов транспортных энергетических, технологических и других установок в диапазоне от 200 до 1999 мин -1 с выдачей местной световой сигнализации, команд (замыкание или размыкание соответствующих выходных контактов) при достижении контролируемой частотой вращения заданных устаовк срабатывания, а также цифровой индикации текущего значения частоты в заданном диапазоне контроля с дискретностью через 1 мин -1.

Может иметь от одной до трех уставок срабатывания по частоте вращения в диапазоне контроля.

Состоит из электронного блока (БК ЧВИ)(Рис.1), датчика частоты вращения индукционного типа (ДВЧ)(Рис.2) и блока цифровой индикации (БИ)(Рис.3).

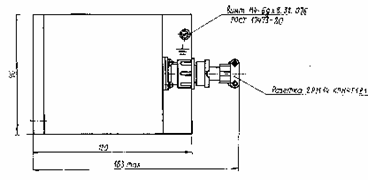

Рис.1

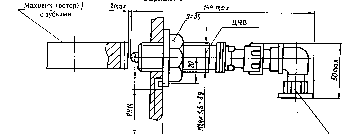

Рис.2


Рис.3

Линия связи электронного блока с датчиком и блоком БИ (при использовании кабеля илижгута с медными жилами сечением не менее 0,35 мм 2) - до 50 м.

В комплект поставки входят ответные части разъемов.

Преимущества перед известными аналогами

Надежны в работе, вибро-, удароустойчивы.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества технологического процесса на 37%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.01.2002
