Результат выполнения конструкторской разработки.

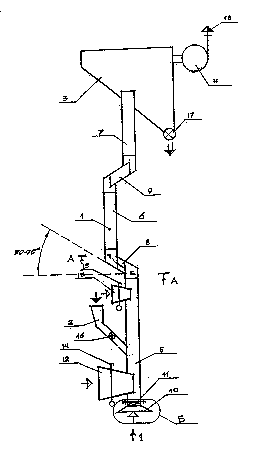

Пневмоподъемник работает следующим образом. Источник 1 (см. рисунок) подачи воздуха в систему пневмотранспорта. Воздух подается основным потоком через конфузор 10, где он концентрируется и направляется в лопаточный закручиватель 11. Закрученный основной поток воздуха от закручивателя 11 поступает в вертикальный транспортный трубопровод 1. Одновременно источником 4 воздух подается в трубопровод 1 через воздухоподводящие тангенциальные патрубки 12 и 13. При этом эти два дополнительных потока воздуха также закручиваются в том же направлении, что и основной поток воздуха, поступающий через лопаточный закручиватель 11. В трубопроводе 1 воздух получает поступательное спирально-винтовое направление движения. Посредством воздуха сыпучему материалу, поданному в трубопровод 1 через загрузочный патрубок 2, через питатель 16 сообщается такое же поступательное спирально-винтовое (закрученное) направление движения. Расход воздуха, поступающего через патрубки 12 и 13, устанавливается на необходимом уровне с помощью запорно-регулирующих клапанов 14 и 15.

При движении смеси воздуха и сыпучего материала по транспортному трубопроводу 1, а именно при переходе с вертикального участка 5 и 6 на другой участок 6 и 7, обеспечивается дальнейшее поддержание закрученного характера движения смеси воздуха и сыпучего материала с помощью перепускных участков 8 и 9, тангенциально подсоединенных к соответствующим вертикальным цилиндрическим участкам. Сыпучий материал, перемещенный на более высокий уровень, отделяется от несущего его воздушного потока в разгрузителе 3. Выгрузка осуществляется через питатель 17 шлюзового типа. Воздух через патрубок 18 выходит в атмосферу.
