Результат выполнения конструкторской разработки.

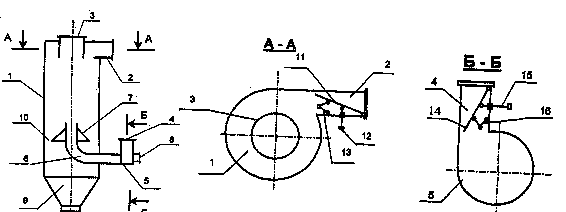

Вихревой пылеуловитель содержит цилиндрический корпус 1 (см. рисунок) с входным тангенциальным патрубком 2 подачи вторичного потока очищаемого газа и патрубком 3 вывода очищаемого газа. Ввод вторичного потока очищаемого газа осуществляется через нижний тангенциальный патрубок 4, завихритель 5, газоход 6 с отбойной шайбой 7. Завихритель 5 содержит люк 8 для прочистки. Отсепарированная пыль оседает в пылесборнике 9, проходя через кольцевую щель 10 между отбойной шайбой 7 и стенкой корпуса 1. В тангенциальном патрубке 2 установлен регулятор расхода газа, содержащий поворотную заслонку 11, регулировочный винт 12 и складную пылезащитную шторку 13. В тангенциальном патрубке 4 установлен регулятор расхода газа, включающий поворотную заслонку 14, регулировочный винт 15 и складную пылезащитную шторку 16.

Вихревой пылеуловитель работает следующим образом. Запыленный первичный поток газа подается на очистку в корпус 1 вихревого пылеуловителя через тангенциальный патрубок 4. Проходя завихритель 5, поток газа получает винтообразное направление движения и по газоходу 6 газ поступает в сепарационное пространство корпуса 1 вихревого пылеуловителя. Завихритель 5 обеспечивает устойчивость потока первичного газа и необходимый угол его раскрытия в сепарационном пространстве корпуса 1. Поток газа движется снизу вверх, от центра к стенкам корпуса 1 пылеуловителя. Под действием центробежных сил частицы пыли отбрасываются к стенкам корпуса пылеуловителя. Запыленный вторичный поток газа подается в сепарационное пространство через патрубок 2, тангенциально подключенный к корпусу 1, что обеспечивает создание закрученного потока, движущегося сверху вниз. Взаимодействие первичного и вторичного потоков запыленного газа усиливает центробежные силы, действующие на частицы пыли. При этом пыль под действием центробежных сил движется от центра к стенкам корпуса 1 пылеуловителя и далее направляется в нижнюю часть к пылесборнику 9. Частицы пыли, попадая на коническую отбойную шайбу 7, скользят по ее наклонной поверхности и направляются через кольцевой зазор 10 между шайбой 7 и стенкой корпуса в пылесборник 9. Очищенный газ выводится из корпуса 1 через осевой патрубок 3.

Количественное регулирование потоков газа, поступающего на очистку, осуществляется регулятором расхода газа. Регулирование первичного потока запыленного газа осуществляется во входном патрубке 4 перемещением поворотной заслонки 14 с помощью регулировочного винта 15. Перемещение конца поворотной заслонки 14 обеспечивает плавное сужение (или расширение) сечения подводящего патрубка 4, что изменяет объем поступающего на очистку газа. Пылезащитная складная шторка 16, шарнирно закрепленная на заслонке 14 и стенке входного патрубка 4, обеспечивает защиту регулировочного винта 15 от пыли. Регулирование потока вторичного газа осуществляется аналогично с помощью поворотной заслонки 11, регулировочного винта 12 и пылезащитной шторки 13. Люк для осмотра позволяет осуществлять периодический осмотр и ремонт завихрителя 5 и регулятора расхода.
