Результат выполнения научно-исследовательской работы.

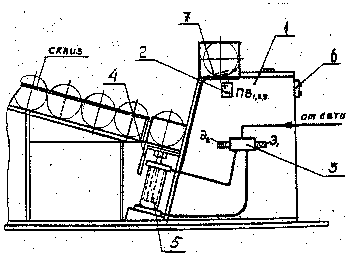

Приспособление работает в комплексе с моечной машиной и специальным склизом. Состоит из корпуса 1 (см. рисунок), к которому монтируются путевые переключатели 2, воздухораспределитель 3, система подготовки воздуха, каретка 4, пневматический цилиндр 5 и др.

Работает приспособление следующим образом. После промывки детали из моечной машины по специальному склизу скатываются в каретку 4, которая первоначально находится в нижнем положении. Нажатием на кнопку «пуск» кнопочной станции 6 включается электромагнит Э ₁ воздухораспределителя 3. Каретка вместе с деталями поднимается вверх. При достижении каретки крайнего верхнего положения детали под воздействием собственного веса скатываются на педали 7, которые нажимают на три путевых переключателя ПВ ₁, ₂, ₃. Путевые переключатели подают команду на включение электромагнита Э ₂ воздухораспределителя 3, который автоматически подает каретку 4 вниз. При достижении каретки в крайнее нижнее положение детали со специального склиза закатываются в каретку 4 под воздействием собственного веса. В таком положении каретка 4 находится до тех пор, пока рабочий не освободит все три педали от деталей. После освобождения педалей срабатывают путевые переключатели 2, которые включают электромагнит Э ₁, и каретка 4 с педалями поднимается вверх. В дальнейшем цикл повторяется. Все переключения производятся без участия рабочего. В конце работы рабочий нажимает на кнопку «стоп».
