Номер

51-029-02

Наименование проекта

Четырехшпиндельная головка для нарезания резьбы

Назначение

Нарезание резьбы М12 кл. 3.

Рекомендуемая область применения

Резание материалов

Описание

Результат выполнения научно-исследовательской работы.

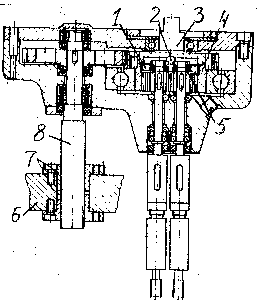

Многошпиндельная головка с приспособлением устанавливается на станке мод. 2А135. Через хвостовик, специальный фланец крепят ее со шпинделем станка. Приспособление устанавливается и крепится по пазам стола станка. Обрабатываемая деталь устанавливается и крепится в приспособлении с помощью пневматического цилиндра. Для более надежной работы зацепления и увеличения жесткости шпинделей на их верхнюю часть установлены подшипники 5 (см. рисунок) с обоймой 1. Чтобы обойма не сходила с подшипников, установлен шарик 2 между обоймой и валом-шестерней 3.

Рабочая подача головки осуществляется ходовым винтом 8 с трапецеидальной шлифовальной резьбой. При вращении он ввертывается в резьбовые втулки 7, которые закрепляют на кронштейне 8, установленном на «ласточкином хвосте» станины станка. Разрезные втулки служат для компенсации износа резьбы на сопрягаемых деталях. Скорость резания и подача достигается передаточным отношением (кинематикой) головки.




Преимущества перед известными аналогами

Применено специальное уплотнение для близко расположенных шниеделей, подача осуществляется быстросъемными втулками.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повысилась производительность труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.03.2002
