Номер

51-019-02

Наименование проекта

Установка для сборки заливной горловины

Назначение

Сборка заливной горловины.

Рекомендуемая область применения

Машиностроение.

Описание

Результат выполнения конструкторской разработки.

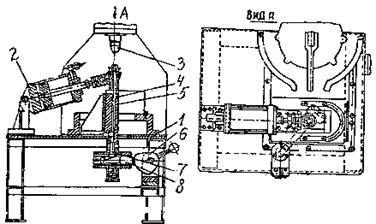

Установка состоит из сварного стока 1 (см. рисунок), на котором крепится пневматический пресс, приспособление и электронагревательное устройство 9.

Установка работает следующим образом. В патрон 4, который находится в начале работы в наклонном к рабочему положении, закладываются собираемые детали. Торец стержня щупа упирается в палец 7, соединенный клином 8 с эксцентриком 6, служащим для запора пальца 7. После этого патрон с собираемыми деталями с помощью цилиндра 2 поворачивается и поджимает стержень щупа к кронштейну 5, не давая ему изгибаться во время клепки. Вначале производится развальцовка заглушки отбойной трубки через специальную оправку. После отхода штока пресса в верхнее положение эксцентрик 6 запирает опорный палец 7. Затем с помощью электронагревательного устройства нагревается конец щупа, подводится шток пресса с бойком 3 и производится клепка. После окончания клепки цилиндр 2 возвращает патрон с собранным узлом в исходное положение.

Преимущества перед известными аналогами

Наличие нагревательного устройства для улучшения качества клепки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшено качество клепки, поышена производительность труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.01.2002
