Номер

51-006-02

Наименование проекта

Туковысевающий аппарат

Назначение

Внесение удобрений.

Рекомендуемая область применения

Основное, припосевное и подкормочное внесение удобрений.

Описание

Результат выполнения научно-исследовательской работы.

Аппарат предназначен для отбора и дозированной подачи порошкообразных и гранулированных минеральных и органических удобрений в тукопровод при основном, припосевном и подкормочном их внесении.

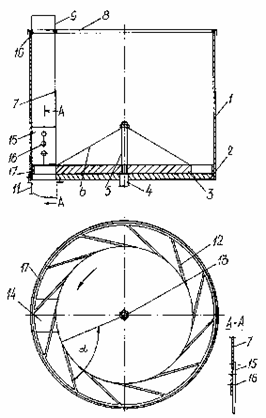

Тукообразующий аппарат состоит из цилиндрического ящика 1(см. рисунок), служащего емкостью для заданной дозы удобрений. Ящик установлен на днище 2, над которым размещен высевающий диск 3. В центре днища 2 предусмотрен приводной вал 4 с резьбовым болтом 5 для крепления конуса-ворошилки 6. Для напорной подачи удобрений предусмотрен воздухопровод 7, имеющий над крышкой 8 патрубок 9 для соединения с напорной полостью вентилятора. Между крышкой и ящиком установлено уплотнение 10. К днищу туковысевающего аппарата закреплен тукопровод 11. На периферии высевающего диска предусмотрены лопасти 12, размещенные под углом a к радиусу диска. Конус-ворошилка, установленный над высевающим диском, крепится с помощью гайки 13. Над тукопроводом 11 имеется высевающее окно 14, выполненное по размеру тукопровода. Перед высевающим окном закреплен регулятор 15 слоя удобрений, положение которого изменяется с помощью винтов 16. По периферии высевающего диска лопасти зафиксированы ободом 17. В зависимости от вида удобрений и нормы внесения устанавливается высевающий диск соответствующей мощности, который фиксируется конусом-ворошилкой. На днище устанавливается туковый ящик и закрепляется регулятор.

Туковысевающий аппарат работает следующим образом. Перед началом работы проверяется правильность сборки аппарата и свободное вращение без заеданий высевающего диска. После проверки туковый ящик 1 заполняется удобрениями и плотно закрывается крышкой 8. Во время работы высевающий диск вращается по направлению, указанному стрелкой. При этом удобрения заполняют межлопастное пространство и перемещаются к высевающему окну 14. Вращающийся конус-ворошилка способствует равномерному заполнению межлопастного пространства и предотвращает образование свода. Регулятор слоя удобрений 15 удаляет с диска излишние удобрения, обеспечивая заданную норму высева, которая может также изменяться с помощью изменения передаточного отношения привода высевающего диска. Равномерность подачи удобрений в тукопровод обеспечивается тем, что лопасти 12 установлены под углом a к радиусу вращения, поэтому над высевающим окном постоянно будет находиться определенный объем удобрений. При напорном внесении удобрений на патрубок 9 надевается шланг, соединенный с напорной полостью вентилятора. Удобрения, подаваемые лопастями к высевающему окну, захватываются воздушным потоком и с заданной скоростью направляются по тукопроводу к рабочим органам почвообрабатывающих или посевных машин

Применение разработанной конструкции аппарата позволяет обеспечить норму внесения удобрений в корнеобитаемый слой почвы.



Преимущества перед известными аналогами

Простота конструкции, надежность работы, долговечность, высокая равномерность высева.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение равномерности высева на 20%, повышение урожайности на 20-30%. Годовой экономический эффект 1500 рублей на 1 изделие.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.01.2002
