Описание к ИЛ № 42-064-02

Данная работа является результатом выполнения конструкторской разработки.

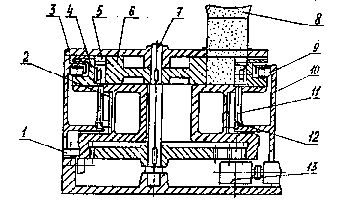

Устройство (см. рисунок) состоит из станины 10, на которой смонтированы опора 2, приводной прессующий ротор 6, модельные плиты 4, механизм протяжки моделей и плита 3, ограничивающая сверху формообразующее пространство в зоне прессования. Опора выполнена в виде тарелки с буртом ступенчатой формы, образующим формовочные полукамеры 5. Прессующий ротор, имеющий ступенчатый профиль, закреплен на оси 7, установленной в подшипниках плиты и станины эксцентрично относительно оси вращения опоры. Кроме того, на оси закреплено зубчатое колесо 1, находящееся в зацеплении с зубчатым венцом опоры, который связан с шестерней привода 13 вращения опоры и прессующего ротора.

Устройство для формовки брикетов

Устройство для формовки брикетов работает следующим образом. При включении привода начинают вращаться опора и прессующий ротор. При этом формовочная смесь из бункера 8 поступает в место расхождения рабочих поверхностей прессующего ротора и формовочных полукамер опоры. При схождении профиля ротора и полукамер смесь уплотняется, образуя брикет. При дальнейшем вращении опоры ролик 9 модельной плиты переходит на больший радиус паза станины, производя протяжку модели. В конце протяжки ролик 12, набегая на подъем направляющей дорожки станины, производит выталкивание брикета из формовочной полукамеры выталкивателем 11. Брикет захватывается механизмом перестановки брикетов и передается на конвейер.
