Результат выполнения научно-исследовательской работы.

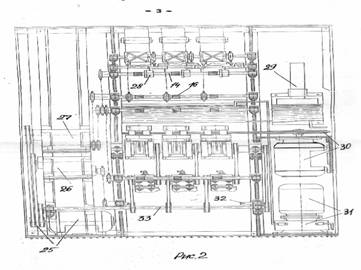

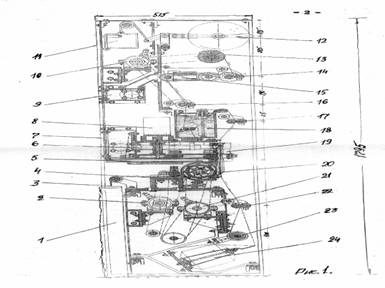

Показан эскизным проектом его экспериментального стенда, см. рис. 1 - разрез стенда по линии движения нити, рис 2 - кинематическая схема стенда, вид спереди.

В проекте показаны и названы только его основные составляющие, см. рис. 1, где 1 - таз с волокнистой лентой, 2 - электромагнитная муфта ЭТМ-6, 3- волокнистая лента, 4 - механизм питания, 5 и 5 - воздухопроводы от дискретизирующего устройства каждого пряжевыпуска, 7 - угарная камера, 8 - электромагнитные устройства автоматического останова пряжеформирующей камеры, 9 - вентиляционная камера\. 10 - электромагнитная муфта ЭТМ-6, 11 - тара груза приспособления для сосредоточения пряжи, 12 - приспособление для сосредоточения пряжи, 13- пряжераскладчик, 14 - выпускная линия рифцилиндров, 15 - термокамера приспособления многократной термообработки пряжи, 16 - отжимная линия рифцилиндров, 17 - приемная линия рифцилиндров, 18 - камера жидкостной обработки пряжи, 19- пряжеформирующая камера, 20 - дискретизирующее устройство, 21 - электромагнитная муфта ЭТМ-6, 22 - тормозная линия рифцилиндров, 23 - приспособление для размещения сердечниковой (армирующей) проволоки, 24 - приспособление для размещения бобины с сердечниковой нитью. На рис. 2 позицией 25 показан главный привод стенда (электродвигатель АОЛ, 2,8 квт, 980 об/мин, 26 - редуктор механизма питания, 27 - редуктор линий рифцилиндров, 28- электромагнитная муфта ЭТМ-3, 29 - регулятор уровня жидкости в камере жидкостной обработки пряжи, 30 - привод пряжеформирующих камер (электродвигатель АОЛ, 1,0 квт, 2800 об/мин, 31 - самовсасывающий насос марки 1СЦВ-1,5 м (электродвигатель АОЛ, 0,4 квт, 1400 об/мин), 32 - приводной вал электромагнитной муфты 2 (на рис. 2 не показана), 33 - приводной вал электромагнитной муфты 21.

При разработке рабочего проекта экспериментального стенда целесообразно для каждого поворотного рычага нажимного валика отжимной линии рифцилиндров 16 предусмотреть индивидуальную неподвижную ось. В выпускной линии рифцилиндров 14 каждый поворотный рычаг нажимного валика относительно рифленой тумбочки разместить с ее левой стороны. Приводной вал 33 разработать составным. Его обе части снабдить самостоятельными опорами вращения, а торцы частей соединить жестко посредством муфты.
