Результат выполнения конструкторской разработки.

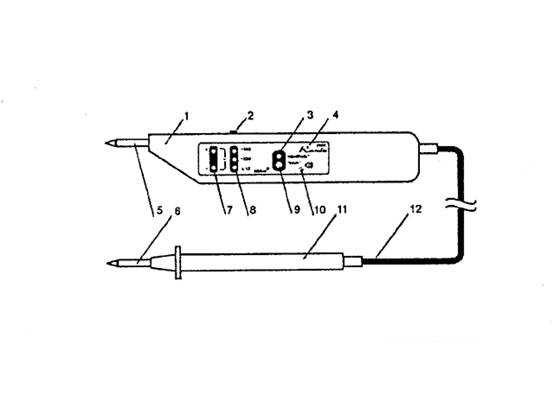

Указатель напряжения УНН "Комби" состоит из пластмассового корпуса 1 (см.рисунок), с установленными в нем печатной платой и контактным наконечником 5, выносного щупа с контактным наконечником 6 в пластмассовом корпусе 11. Корпуса 1 и 11 соединены между собой проводом 12.

На лицевой панели 4 указателя расположены светодиодные индикаторы 3, 7, 8, 9, звуковой индикатор 10.

В корпусе 1 указателя в батарейный отсек, закрываемый крышкой, пользователем устанавливается элемент питания типа r6-um-ЗАА.

На боковой поверхности корпуса указателя находится контакт 2, используемый при работе указателя в однополюсном режиме.

Наличие и уровень напряжения или его отсутствие определяется по свечению индикаторов уровня напряжения "12 В", "220 В", "380 В" и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

Индикаторы, обозначенные знаками "+" и "-", позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения. Свечение индикатора "+" означает, что напряжение постоянное, а потенциал точки, к которой прикасается контактный наконечник 5, выше, чем у точки, к которой прикасается контактный наконечник 6.

При использовании указателя в качестве однополюсного для определения фазных и нулевых проводов в цепи переменного тока, контактный наконечник 5 указателя должен касаться контролируемого провода, а палец руки оператора следует расположить на металлическом контакте 2.

Свечение индикатора "Контроль" и в импульсном режиме индикатора "ФАЗА", звуковая сигнализация указывает на наличие потенциала более чем на 90 В, отличающегося от потенциала "земли".
