Номер 24-069-02 |
|
Наименование проекта Электромеханическая система синхронного вращения |
|
Назначение Снижение трудоемкости. |
|
Рекомендуемая область применения При поддержании синхронной скорости вращения валов электродвигателей. |
|
Описание Результат выполнения конструкторской разработки. Система состоит из дифференциального электромеханизма и системы управления синхронным вращением валов электродвигателей (см.рисунок) Д1 и Д2. Электромеханизм содержит два электродвигателя постоянного тока Д1 и Д2, два цилиндрических редуктора и дифференциальный механизм, расположенные в общем корпусе. На валу каждого электродвигателя установлен импульсный фотоэлектрический датчик ЧД1 и ЧД2. Для измерения угла поворота выходного вала установлены сельсин и потенциометрический датчик углового положения, валики которых жестко связаны с выходным валом электромеханизма. Сигнал на задание скорости вращения поступает в цифровой форме с задатчика ЗД на цифровой регулятор ЦР1. Сигнал ¦1 с выхода частотного датчика ЧД1, пропорционально скорости вращения вала электродвигателя Д1, поступает на один из выходов дискриминатора частоты (ДЧ). На второй вход ДЧ поступает сигнал ¦2 с выхода частотного датчика ЧД2. На выходе реверсивного счетчика РС образуется сигнал, пропорциональный разности углов поворота валов электродвигателей. Этот сигнал, с целью придания системе астатизма первого порядка относительно углового рассогласования, интегрируется цифровым регулятором и подается на вход цифрового сумматора СМ.

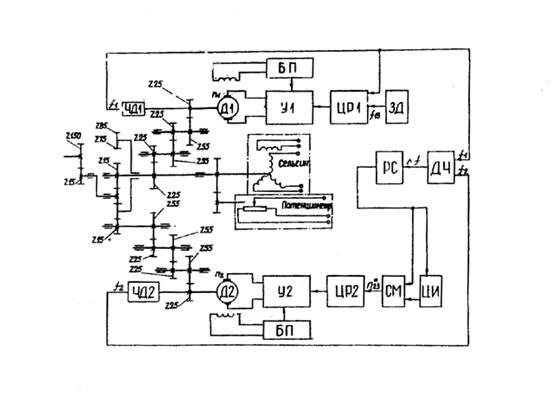

Схема электромеханической системы |
|
Преимущества перед известными аналогами Надежность при эксплуатации, высокая точность поддержания синхронной скорости вращения валов электродвигателей. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 5 раз. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 28.02.2002 |
