Номер

24-065-02

Наименование проекта

Расходомер

Назначение

Контроль за массовым расходом сыпучих материалов.

Рекомендуемая область применения

Измерение расхода зерна на предприятиях сельского хозяйства и комбикормовой промышленности.

Описание

Результат выполнения конструкторской работы.

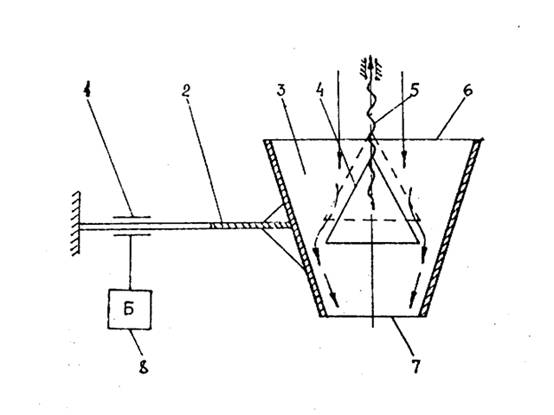

Расходомер включает винтовую пару 5 (см.рисунок) с направляющим конусом 4, установленными внутри усеченного конуса 3, имеющего входное и выходное 7 отверстия. Усеченный конус соединен с балкой 2 с наклеенными тензодатчиками 1, подключенными к блоку регистрации 8. Направляющий конус выполнен таким образом, что диаметр основания его больше диаметра выходного отверстия усеченного конуса. Другой конец балки жестко защемлен в опоре.

При работе расходомера поток сыпучего материала через входное отверстие усеченного конуса поступает на полированную поверхность направляющего конуса, рассыпается по ней, равномерно распределяясь по всей ее поверхности, и направляется таким образом на внутреннюю поверхность усеченного конуса. Равномерно распределенная масса сыпучего материала, скатываясь по внутренней поверхности усеченного конуса, направленным потоком удаляется через выходное отверстие. Сила давления проходящего сыпучего материала воспринимается внутренними стенками усеченного конуса и передается балке. Деформация балки под воздействием потока сыпучего материала преобразуется тензодатчиками в электрический сигнал, который подается на блок регистрации.
