Номер 24-061-02 |
|
Наименование проекта Прибор для обнаружения короткозамкнутых витков обмоток |
|
Назначение Снижение трудоемкости. |
|
Рекомендуемая область применения При обнаружении короткозамкнутых витков обмоток в трансформаторах, катушках. |
|

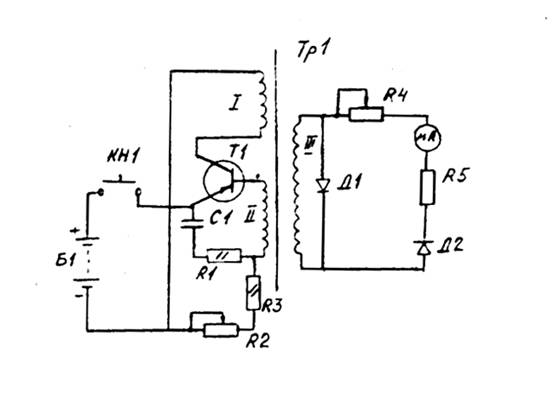

Описание Результат выполнения конструкторской разработки. Прибор содержит блокинг-генератор (см.рисунок), собранный на транзисторе Т1. К обмотке iii трансформатора блокинг-генератора через выпрямитель на диодах Д1 и Д2 подключен измерительный прибор ИП1, в качестве которого используется тестер со шкалой измерения 50 мкА. Трансформатор намотан на стержневом сердечнике из феррита МЧ00НН 160х8, обмотки выполнены в один слой проводом ПЭВ-2 0,15. На свободный конец сердечника трансформатора устанавливают проверяемую катушку. При подаче кнопкой КН1 напряжения питания на блокинг-генератор последний вырабатывает колебания частотой 85 кГц. Измерительный прибор регистрирует величину выпрямленного тока. При наличии короткозамкнутых витков за счет большого вносимого затухания в контуре блокинг-генератора колебания не возникают и стрелка прибора остается на нулевой отметке шкалы.
|
|
Преимущества перед известными аналогами Надежность в эксплуатации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 3 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.02.2002 |
