Результат выполнения конструкторской разработки.

Станок включает станину (см.рисунок), подвижный стол, механизм подъема стола, электрооборудование, кнопки "Пуск" и "Стоп", вводный выключатель, рукоятку прижима стола, винт натяжения шлифовальной ленты.

Станина состоит из двух сварных опор рамного типа - левой и правой, соединенных между собой стяжками.

На левой опоре крепится электрошкаф, электродвигатель, соединенный с ведущим шкивом.

На правой опоре расположен ведомый шкив и натяжное устройство; шлифовальная лента охватывает барабаны.

Рабочая плоскость стола выполнена из деревянных досок. В горизонтальной плоскости стол вручную перемещают за рукоятку на четырех роликах по двум направляющим, которые закрепляют к кареткам механизма подъема (опускания) стола.

Механизм подъема стола состоит из червячного редуктора и двух зубчато-реечных пар, расположенных на левой и правой направляющих. При вращении электродвигателя крутящий момент передается реечной передаче через вал, в результате чего зубчатое колесо, обкатывая рейку, поднимает стол вверх или вниз в зависимости от направления вращения электродвигателя.

На станке для осуществления прижима шлифовальной ленты к обрабатываемому изделию, установлен утюжок, который связан с кареткой, предназначенной для перемещения утюжка вдоль шлифовальной ленты.

Деталь, подлежащую обработке, устанавливают на стол обрабатываемой поверхностью вверх. Одной своей кромкой деталь прижата к упору.

Движущаяся шлифовальная лента прижимается утюжком к поверхности обрабатываемой детали.

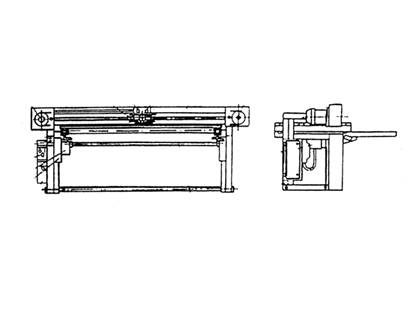

Общий вид станка
