Номер

24-025-02

Наименование проекта

Плющилка для рамных, круглых и ленточных пил

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При плющении зубьев пил для вертикальных лесопильных рам, круглых плоских и ленточных пил.

Описание

Результат выполнения конструкторской разработки.

Плющилка включает рукоятки плющилки и плющильного валика, винты, наковальню, втулки, плющильный валик, планку установочного кронштейна, кронштейн, упоры.

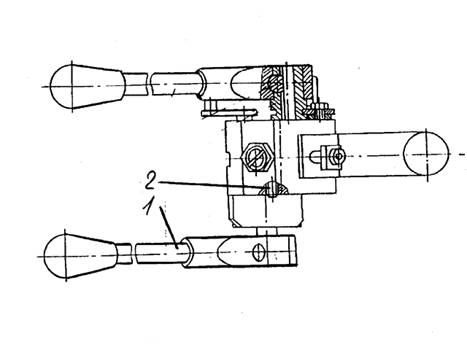

Настройка толщины пилы производится с помощью неподвижного упора так, чтобы пила после зажатия винтом установилась в середине паза корпуса плющилки. Положение рукоятки 1 (см.рисунок) регулируется перестановкой державки на любой из четырех пазов, расположенных на конце зажимного винта. Окончательная тонкая регулировка положения рукоятки производится упором.

Регулировка наковальни производится винтом с контргайкой (предварительно открепляют винт 2, крепящий наковальню). Торец наковальни должен касаться цилиндрической поверхности плющильного валика.

Настройка плющильного валика на передний угол пилы производится установкой кронштейна. Лыска плющильного валика и передняя грань зуба пилы должны совпадать.

Установка плющильного валика на величину плющения производится установкой кронштейна, который ограничивает поворот рукоятки плющильного валика в момент наибольшего плющения.
