Результат выполнения конструкторской разработки.

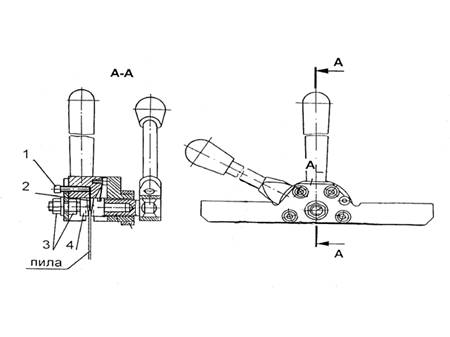

Формовка включает в себя неподвижные плашки 4 (см.рисунок), гайки 3, нажимной винт 1, ограничительный упор.

Настройка толщины пилы производится с помощью неподвижной плашки и гаек таким образом, чтобы пила установилась в середине паза корпуса формовки. Положение рукоятки, удобное для работы, регулируется перестановкой державки на любой из четырех пазов, расположенных на конце нажимного винта. Окончательная тонкая регулировка положения рукоятки нажимного винта производится гайками.

При формовании подвижная и неподвижная плашки должны плотно коснуться полотна пилы с обеих сторон. Движение рукоятки ограничено упором, установленным на серьге, закрепленной на фланце.

Настройка величины уширения пилы после формования производится с помощью упора, который крепится в пазу корпуса винтом. При выдвижении упора из корпуса уширение увеличивается, а при утоплении в корпус уширение уменьшается.

Формовку устанавливают на зубья пилы так, чтобы упор 2 коснулся передней грани зуба пилы, а планки опоры пазами легли на вершинки зубьев пилы.

Движение рукоятки производят до касания упора и сразу отводят в обратную сторону в исходное положение.

При помощи ручки формовка снимается с пилы и производится контроль величины уширения с обеих сторон индикаторным разводомером.

Формование производится за один проход.

Формовка для рамных, круглых и ленточных пил
