Манипулятор для электрогидроимпульсных установок

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При переносе заготовки с матрицей со стола оператора на стол пресса и матрицы с отштампованной деталью обратно на стол оператора.

Описание

Результат выполнения конструкторской разработки.

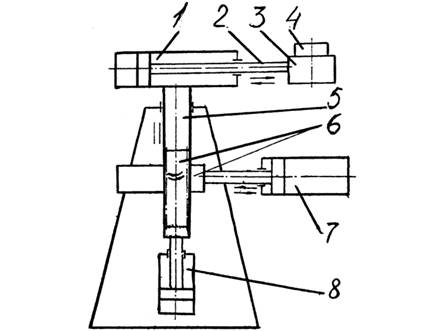

Цикл работы манипулятора (см.рисунок) включает:

- подъем универсального контейнера 3 с матрицей 4 и заготовкой со стола оператора с помощью гидроцилиндра 8;

- втягивание руки 2 на величину, обеспечивающую ее дальнейший поворот. Рука при этом является штоком поршня гидроцилиндра 1;

- поворот колонки 5 на требуемый угол с помощью гидроцилиндра 7 и зубчато-реечной передачи 6;

- полное выдвижение руки с контейнером;

- опускание контейнера в посадочное отверстие стола пресса.

После окончания процесса штамповки движения рабочих органов манипулятора осуществляются в обратной последовательности от тех же трех гидроцилиндров, работающих от отдельной гидростанции.

Вся работа установки с манипулятором осуществляется в полуавтоматическом режиме от одного пульта управления.
