Номер 24-006-02 |
Наименование проекта Семяочистительно-сушильная линия на базе секционной сушилки с применением машин фирмы "Petkus" |
Назначение Для получения качественных семян и зерна. |
Рекомендуемая область применения Сельскохозяйственные предприятия, занимающиеся производством зерна на продовольственные и семенные цели, а также семян трав. |
Описание
Результат выполнения конструкторско-технологической работы. В ПКБ НИИСХ Северо-Востока разработана семяочистительно-сушильная линия на основе секционной сушилки, производящей сушку в неподвижном слое зерна, с применением зерноочистительных машин фирмы " petkus". Семяочистительно-сушильная линия включает отделения: приема и предварительной очистки зернового вороха, сушки, очистительное с бункерами для временного хранения зерна. Для подогрева воздуха при сушке зерна применяются теплогенераторы ТАУ-0,75 и ТАУ-1,5 или топочный блок ТБ-1,5 с дополнительно установленным вентилятором, при этом сжигается печное топливо, мазут, газ, дрова, торф и технологические отходы древесины. Производительность линии 50 т/сут. при исходной влажности зерна 26%. Такая линия функционирует в колхозе "Родина" Немского района Кировской области. На рисунке приведена технологическая схема семяочистительно-сушильной линии. Зерновой ворох, поступающий от комбайнов, выгружается в приемное устройство 16, из которого питателями зерноочистительной машины ОВС-25 12 подается на ее решетную часть. После предварительной очистки зерновой материал ленточным конвейером 6 при помощи разгрузочной тележки 7 направляется в секции сушилки 5. Затем в работу включается вентилятор 2, при этом нагретый топочным блоком 1 теплый воздух из воздухораспределительных каналов 3 подается в подсушильное пространство секций сушилки. Отходы от зерноочистительной машины ОВС-25 скребковым транспортером загружаются в тракторную тележку 15 типа 2ПТС-4, а пыль удаляется в камеру 13. Высушенное зерно ленточными конвейерами 4 и 8 и норией 20 направляется в одну из секций бункера 17, а затем дозированно поступает на зерноочистительные машины фирмы " petkus" К-547 21 и К-236 22. Чистое семенное зерно норией 18 загружается в секцию чистого зерна бункера 19, а фураж ленточным конвейером 24 и норией 23 - в секцию фуражного зерна бункера 19. После заполнения бункера зерновой материал вывозится автотранспортом. Так как машины фирмы " petkus" высокопроизводительны, то для более полной их загрузки предусмотрено приемное устройство 9, имеющее собственный вентилятор 11 и аэрожелоб 10, при помощи которого, а также посредством транспортера 8, можно отправлять зерновой материал на очистку, высушенный на других сушильных линиях. На данной семяочистительно-сушильной линии можно обрабатывать не только семенное зерно, но и продовольственное и фуражное, при этом ее производительность увеличивается за счет изменения режима сушки. Наиболее приемлем режим сушки семенного зерна при высоте насыпи до 0,7 м при температуре теплоносителя 45 оС и удельной подаче его 1500…2000 м 3/(т.ч.)

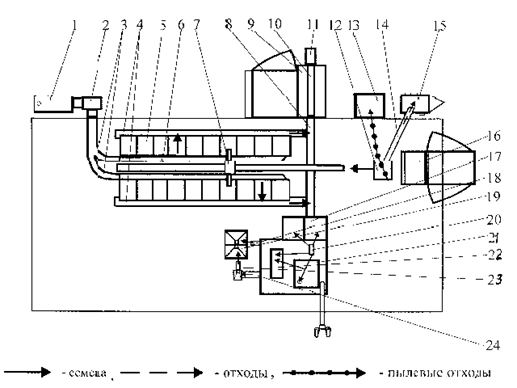

Схема семяочистительно-сушильной линии на базе секционной сушилки |
Преимущества перед известными аналогами Семяочистительно-сушильная линия позволяет получить качественное зерно и семена I-го класса семенных кондиций. Экономичная, высокопроизводительная. Механизированы все погрузочно-разгрузочные процессы. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение затрат на 1 т зерна 140 руб. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 03.01.2002 |
