Результат выполнения конструкторской разработки.

Пост отделки включает в себя кантователь, ванну для сбора воды с насосом, зачистную машину, площадку для складирования бракованных изделий, площадку для складирования готовой продукции.

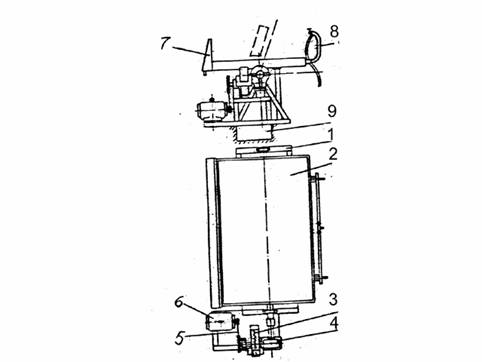

Отделку арболитовых изделий осуществляют на специальном кантователе. Кантователь состоит из рамы 1 (см.рисунок), поворотного стола 2, приводной станции, съемной ванны 7, кронштейна 8, патрубка подачи воды, приямка 9 для сбора воды. Приводная станция включает в себя электродвигатель 6, клиноременную передачу 5, тормоз 3, редуктор 4.

Кантователь разработан в двух вариантах.

Кантователь по первому варианту предназначен как для ремонта бракованных панелей, перекрытий и стеновых блоков, так и для очистки от бумаги стеновых блоков, облицованных стеклянной плиткой.

Кантователь по второму варианту предназначен только для ремонта бракованных изделий. Отличается от конструкции кантователя первого варианта отсутствием съемной ванны и кронштейна патрубка подачи воды.

Для лучшего увлажнения поверхности блока, удаления счищаемой бумаги и клея при отделке изделий стол кантователя может поворачиваться на оси.

Стол кантователя с изделием фиксируется с помощью муфты и тормоза. Остановка и включение кантователя производится с помощью конечных выключателей.

Кантователь устанавливают в зоне действия кран-балки. Бракованные арболитовые изделия после тепловой обработки складируют на площадке поста отделки. С помощью кран-балки изделия для отделки помещают на стол кантователя. Панели перекрытий отделывают при горизонтальном положении стола, стеновые блоки - при наклонном положении, угол наклона 70 ^о.

Арболитовые изделия снимают со стола кантователя кран-балкой и отправляют на площадку складирования готовой продукции.

Блоки, облицованные стеклянной плиткой, сразу же после распалубки помещают для очистки на стол кантователя с последующим поворотом его на угол 70 ^о. Очистку от бумаги и клея производят при неостывшей поверхности блока.

Фасадную сторону блока увлажняют, а затем обрабатывают зачистной машиной, в качестве рабочего органа которой используют проволочную щетку.

Для увлажнения поверхности блока кронштейн патрубка подачи воды опускают над блоком и открывают краны подачи воды. Счищаемую бумагу, скапливающуюся на решетке ванны, периодически убирают. Воду из приямка удаляют насосом.

Готовые изделия снимают кран-балкой со стола кантователя и отправляют на площадку складирования готовой продукции.

Кантователь для ремонта и отделки арболитовых изделий
