Результат выполнения конструкторской разработки.

Полуавтомат состоит из рамы 8 (см. рисунок), на которой смонтирована станина 1 коробчатой формы с головкой 3. Станина связана со стойкой рамы цилиндрическими направляющими. На передней части головки размещены шлифовальные круги с направляющими и механизмом врезания 4. По направляющим перемещается суппорт 6, на котором смонтирован механизм подачи пилы 5. Закрепленная на суппорте пила перемещается по радиальным и вертикальным направляющим для установки зоны заточки. Гидрооборудование 2 смонтировано внутри станины и соединено с гидростанцией гибкими шлангами. Между стойкой и станиной размещен бак охлаждения 9 с гидронасосом.

Поддон и боковые стенки с защитными щитками предохраняют станок и рабочего от разбрызгивания охлаждающей жидкости. Электрооборудование 7 размещено в шкафу и крепится на правую стойку рамы. На лицевой части шкафа расположен пульт управления. Для освещения зоны заточки предусмотрен кронштейн с осветительной лампой.

При заточке пилы станок совершает рабочие и установочные движения:

- главное движение - вращение от электродвигателя с двумя выходными валами передается на ведомые шкивы, установленные на концах шпинделей, на других концах которых укреплены шлифовальные круги;

- установка пилы - устанавливают на оправку, закрепляют на корпусе гидроцилиндра с регулировкой на пазу консольного кронштейна;

- поворот корпуса подачи - с введением собачки в межзубовую впадину;

- подача зуба пилы, зажим, отвод собачки - собачка, укрепленная в обойме на конце штока гидроцилиндра, захватывает зуб и подает его в крайнее переднее положение. По окончании подачи зуба, в штоковую полость гидроцилиндра подается рабочая жидкость, шток втягивается и губки поджимают полотно пилы. Одновременно рабочая жидкость поступает в передние рабочие полости гидроцилиндров, собачка возвращается в исходное положение;

- продольный ход суппорта - суппорт приводится в движение от гидроцилиндра. Перемещение суппорта влево - рабочее движение, вправо - возврат в исходное положение.

Настройка положения затачиваемого зуба относительно шлифовальных кругов: затачиваемый зуб относительно шлифовальных кругов выставляется по секторным направляющим, обеспечивая необходимое положение при заточке в зависимости от переднего угла пилы. Вертикальное положение зуба относительно зоны шлифовальных кругов регулируется по вертикальным направляющим. Поворотом шлифовальных головок относительно оси задается угол наклона шлифовальных кругов, равный 3 ^о, определяющий заточку вспомогательных углов.

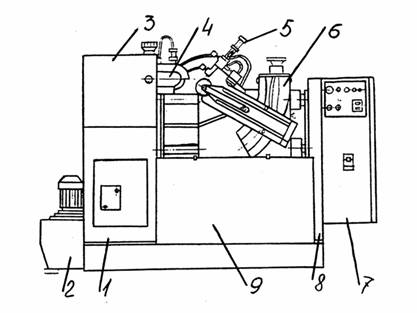

Общий вид полуавтомата для заточки круглых пил
