Результат выполнения конструкторской разработки.

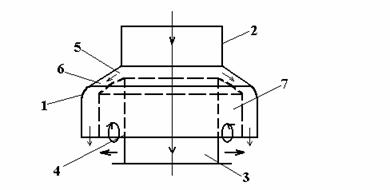

Воздухораспределитель содержит корпус 1 с выпускным патрубком 2, размещенным под корпусом 1 дисковый отражатель 3 и концентрично расположенную в корпусе 1 выпускную трубу 4. Выпускной патрубок 2 расположен соосно выпускной трубе 4 с образованием зазора 5 между их торцами, корпус 1 выполнен двустенным из наружного и внутреннего усеченных конусов, сопряженных с их большими основаниями цилиндрических обечаек, а выпускной патрубок 2 сообщен с межстенным пространством 6 корпуса 1, причем внутренний усеченный конус присоединен к торцу выпускной трубы 4 со стороны зазора 5 и образует с ее наружной поверхностью кольцевой карман 7.

Воздухораспределитель работает следующим образом. Приточный воздух подают во впускной патрубок 2, из которого часть воздуха поступает через зазор 5 в межстенное пространство 6 двустенного корпуса 1, а другая часть воздуха проходит через выпускную трубу 4 на дисковый отражатель 3. Поток воздуха, отражаясь от дискового отражателя 3, разворачивается и распределяется горизонтальными веерными струями. Та часть воздушного потока, которая поступила в межстенное пространство 6 двустенного корпуса 1, распределяется по помещению кольцевой струей. При соударении веерных горизонтальных и кольцевой струй происходит гашение их скоростей, а в кольцевом кармане 7 образуются замкнутые циркуляционные зоны, в которых теряется часть кинетической энергии этого суммарного потока воздуха.
