Результат выполнения конструкторской разработки.

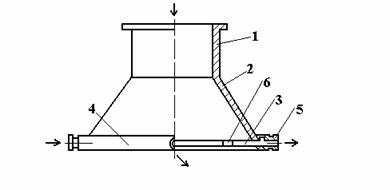

Воздухораспределитель содержит корпус 1 с диффузорным патрубком 2, причем патрубок 2 снабжен по меньшей мере одной кольцевой щелью 3 и охватывающим ее коробом 4 со штуцером 5 для отвода воздуха. Короб 4 снабжен дополнительными штуцерами 6 для подвода и отвода воздуха и радиальными перегородками, разделяющими его по меньшей мере на две приточные и расположенные диаметрально им отсасывающие секции, подключенные к штуцерам 6 для подвода и отвода воздуха.

Воздухораспределитель работает следующим образом. Приточный воздух поступает через корпус 1 в диффузорный патрубок 2 и истекает в рабочую зону помещения. Для изменения направления истечения приточной струи необходимо подавать в приточные секции воздух с избыточным давлением через штуцер 5. Одновременно в диаметрально расположенных отсасывающих секциях необходимо создавать разрежение путем отсасывания пограничного слоя приточной струи воздуха. В результате совместного действия вдува вторичной струи в приточную струю и отсасывания пограничного слоя приточной струи из диаметрально расположенных отсасывающих секций изменяется направление истечения приточной струи.
