Результат выполнения конструкторской разработки.

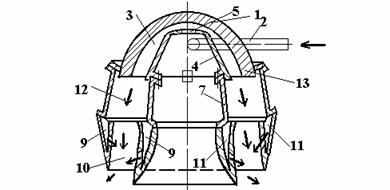

Устройство содержит корпус 1 и патрубок 2, расположенный тангенциально к корпусу 1. Корпус 1 выполнен в виде усеченного параболоида, в верхней части которого параллельно плоскости основания установлен патрубок 2. Устройство дополнительно содержит концентрично установленную в корпусе 1 с образованием кольцевого зазора 3 параболоидную вставку 4 с отверстием 5 в верхней части. Устройство дополнительно содержит два кольцевых ряда дугообразных трапециевидных пластин 6 и 7, шарнирно соединенных с основаниями корпуса 1 и вставки 4, установленных с возможностью поворота вокруг своих продольных осей, частично перекрывающих одна другую с образованием поперечных щелей 8 и обращенных меньшими основаниями к корпусу 1, и кольцевые отражатели 9 потока, соединенными с большими основаниями пластин 6 и 7, образующие между собой кольцевой канал 10 и имеющие карманы 11, сообщенные с пространством 12 между рядами пластин 6 и 7, и кольцевым каналом 10, а корпус 1 и вставка 4 снабжены отбойными кольцевыми козырьками 13, расположенными в кольцевом зазоре 3 со стороны меньших оснований пластин 6 и 7. Поворот пластин 6 и 7 обеспечивается при помощи осей, имеющих резьбу, и гаек.

Устройство работает следующим образом.

Приточный воздух через патрубок 2 тангенциально поступает в корпус 1, закручивается в нем конусную винтообразную струю, образуя разрежение в кольцевом зазоре 3. В результате образовавшегося в зазоре 3 разрежения воздух из помещения через поперечные щели 8 между пластинами 6 и 7 подмешивается к приточному воздуху в пространство 12 между рядами пластин 6 и 7. Одновременно происходит подмешивание воздуха из помещения к приточному воздуху, проходящему через зазор 3 из вставки 4 и через отверстие 5. В результате поворота пластин 6 и 7 вокруг продольных осей обеспечивается регулирование процесса смешения приточного потока с воздухом помещения.

Для предотвращения вытекания воздуха через щели 8 установлены кольцевые отбойные козырьки 13, которые одновременно играют роль ограничителя поворота пластин 6 и 7.

Часть воздушного потока , попав в пространство 12 между пластинами 6 и 7, в карманы 11 отражателей 9, отражается от них и собирается в кольцевом канале 10. Смешанный поток воздуха, вытекая из кольцевого канала 10, распределяется в виде круговой веерной струи и на выходе из него дополнительно смешивается с воздухом помещения.
