Результат выполнения конструкторской разработки.

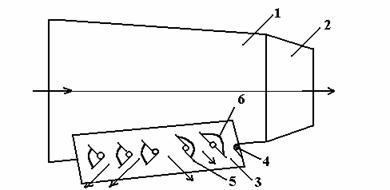

Устройство для раздачи приточного воздуха содержит корпус 1 с выпускающим торцевым насадком 2 и выполненным в его днище проемом 3. В проеме 3 установлены попарно закрепленные на оси 4 поворотные направляющие лопатки 5, расположенные в ряд с возможностью независимого одна от другой поворота. На оси 4 каждой пары лопаток 5 закреплены веерообразные заслонки 6, состоящие из секторных пластин, с возможностью перекрытия и углового перемещения одна относительно другой, причем заслонки 6 установлены с возможностью кругового вращения, что предотвращает закручивание вихревых потоков воздуха.

Устройство работает следующим образом.

Поступающий в корпус 1 приточный воздух частично истекает из насадка 2.

Остальная часть приточного воздуха разветвляется направляющими лопатками 5 на отдельные струйки и веерообразным потоком направляется в рабочую зону помещения. Растекание возникающих в угловых зонах направляющих лопаток 5 закрученных вихревых потоков воздуха предотвращается путем углового поворота секторных пластин либо путем кругового вращения заслонок 6. Изменение направления раздачи воздуха обеспечивают также при помощи поворота направляющих лопаток 5 и веерных заслонок 6 в ту или иную сторону.
