Результат конструкторской разработки.

В управляемых подмагничиванием электрических реакторах регулирование индуктивности достигается изменением степени насыщения магнитной системы. В результате достигается плавное регулирование величины потребляемой мощности реактора практически от нуля и до номинального значения. Допускается длительная перегрузка на 20% и кратковременная на 40%.

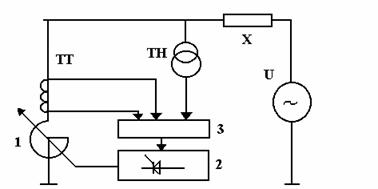

1.Фазы реактора.

2.Согласующий трансформатор со встроенным преобразователем и устройством коррекции формы тока.

3.Система управления, регулирования, защиты и автоматики.

Выездной семинар РАО ЕЭС РФ, рассмотрев основные результаты годичной эксплуатации реактора, отметил:

- колебания напряжения в точке подключения ограничены±1,5% относительно напряжения установки при одновременном сокращении числа коммутаций РПН трансформаторов примерно в 100 раз;

- в часы максимума графика нагрузки потери энергии в прилегающей сети снижены до 2,5 Мвт, что обеспечивает окупаемость реактора менее чем за три года;

- обеспечено бесперебойное электроснабжение потребителей, что позволило отнести строительство линии электропередач на 10-15 лет.

Применение управляемых реакторов особенно целесообразно в электрической сети с переменным графиком нагрузки взамен нерегулируемых или ступенчато регулируемых реакторов. Совместно с батареями конденсаторов управляемые реакторы выполняют функцию синхронных или статических тиристорных компенсаторов.
