Номер

15-018-02

Наименование проекта

Шлифовальные головки на гальванических связках

Назначение

Внутреннее шлифование отверстий

Рекомендуемая область применения

Изготовление абразивного инструмента

Описание

Результат выполнения конструкторской разработки.

Предлагаемые шлифовальные головки представляют собой шлифовальный инструмент на основе алмазных шлифовальных порошков марок АС4, АС32 и микропоршков марок АСМ и АСН на гальванической связке.

Головки предназначены для внутреннего шлифования изделий из твердого сплава, быстрорежущих сталей, стекла, керамики, кварца и других хрупких материалов с обязательным применением охлаждающей жидкости.

Шлифовальный порошок марки АС4 состоит из синтетических алмазов повышенной хрупкости, зерна которых представлены агрегатами и сростками. Шлифовальный порошок марки АС32 состоит из синтетических алмазов, зерна которых представлены кристаллами, а также сростками и агрегатами (не более 15%) с коэффициентом формы зерен не более 1,2.

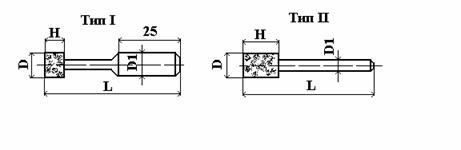

Форма головок цилиндрическая.

Тип	Размеры, мм				Тип	Размеры, мм
	d	h	d1	l		d	h	d1	l
i	0,5	5	3	45	ii	6	8	6	60
	0,6					7	6
	0,7					8	6
	0,8						8
	0,9						10
	1,0					10	6		80
	1,1						8
	1,2						10
	1,3						12
	1,4					12	6
	1,5						8
	1,6						10
	1,7					15	10	10
	2,0					16	10
	3,0			40			12
	4,0						20
	4,5		6			20	12	8
	0,6	2	3	32			20
ii	5	6	3	40		9	10	6	60
		8				10	10
	6	6	6	60		12	12
