Номер

15-009-02

Наименование проекта

Круги алмазные формы 6А2Т

Назначение

Обработка неметаллических материалов

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат выполнения конструкторской разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе алмазных порошков марок АС6 и АС15 и микропорошков марок АСН и АСМ на металлической связке повышенной стойкости марки М2-01.

Круги предназначены для обработки плоских поверхностей деталей из неметаллических твердых материалов, стекла, кварца, часовых, приборных и ювелирных камней с обязательным применением охлаждающей жидкости.

Порошок марки АС6 состоит из синтетических алмазов, зерна которых представлены отдельными кристаллами с развитой поверхностью. Порошок марки АС15 состоит из синтетических алмазов , зерна которых представлены агрегатами и сростками (не более 60%), а также удлиненными кристаллами с коэффициентом формы зерен от 1,3 до 3,0. Микропорошки марок АСН и АСМ состоят из синтетических алмазов повышенной и нормальной абразивной способности.

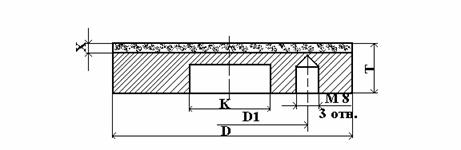

Размеры, мм, dxxxtxkxd1	Масса алмаза, карат, при концентрации
	50	100
100х3х18х40х70	52,0	103,0
150х3х18х40х70	117,0	233,0
200х3х18х80х150	207,0	414,0
250х3х18х80х150	323,0	650,0
300х3х20х80х260	466,0	930,0
400х3хх20х80х260	830,0	1660,0

Рекомендуемые режимы работы круга

Вид полировки	Частота вращения круга, об/мин	Продольная подача, м/мин	Поперечная подача ( за двойной ход), мм
Черновая	2240	2	0,020
Получистовая	2240	2	0,005
Чистовая	2240	2	0,001

Преимущества перед известными аналогами

Особый состав компонентов алмазного слоя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличен срок службы шлифовального круга на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.12.2001
