Номер

15-007-02

Наименование проекта

Круги из эльбора формы 1FF1 на органической связке

Назначение

Шлифование канавок

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат выполнения конструкторской разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе порошков кубического нитрида бора марок ЛКВ и ЛКВ50 и микропорошка марки ЛМ на органических связках марок В2-01 и В1-10.

Круги предназначены для шлифования стружко-ломных канавок, оснастки, твердосплавных изделий и изделий из быстрорежущей стали.

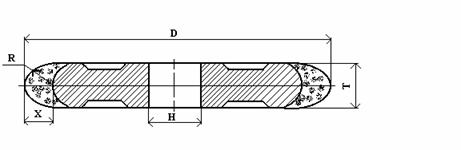

Размеры dxtxxxh, мм	r, мм
125х4х4х32	2
125х12х6х32	6
125х16х6х32	8
125х20х6х32	10
125х10х4х32	6

Рекомендуемые режимы обработки изделий кругами из эльбора на органической связке.

Вид обработки	Скорость круга, м /сек	Скорость вращения изделия, м /мин	Поперечная подача, мм /ход	Продольная подача, м /мин	Глубина шлифования мм /дв.ход
Заточка металлореж. инструмента	20 ё30	-	0,03 ё0,05	0,5 ё1,5	-
Шлифование направляющ. станин	20 ё35	-	-	2 ё6	0,005 ё0,01
Круглое наружное шлифование	30 ё50	10 ё30	-	0,5 ё1,0	0,002 ё0,01
Круглое наружное доводочное шлифование	30 ё50	8 ё15	-	0,3 ё0,8	0,002 ё0,005
Плоское шлифование	30 ё40	-	0,3 ё1,0	1,0 ё5,0	0,005 ё0,02
Доводка	20 ё40	-	0,005 ё0,02	0,3 ё1,0	0,005 ё0,01

Преимущества перед известными аналогами

Особый состав компонентов режущего слоя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличен срок службы круга на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2001
