Наименование проекта Многоместное приспособление для обрабатывающего центра |
Назначение Установка, закрепление и обработка нескольких деталей на обрабатывающем центре модели ИР-800ПМ4Ф4. |
Рекомендуемая область применения Машиностроение, металлообработка. |
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.) представляет собой куб габаритами 650х550х440 мм, в основании которого выполнены четыре отверстия диаметром 25 Н1 мм для центрования и четыре отверстия диаметром 20 мм для закрепления приспособления на столе станка. На боковых сторонах приспособления выполнены Т-образные пазы для установки обрабатываемых деталей, а в ребрах, под крепеж, выбраны прямоугольные пазы 80х80 мм. Приспособление изготовлено из стали 25Л по ГОСТ977-88 и имеет повышенные требования по точности: неплоскостность основания и боковых поверхностей, их непараллельность и неперпендикулярность - не более 0.02 мм на указанные размеры, чистота их обработки 0,83 Приспособление центрируется относительно шпинделя станка на четыре специальные шпильки, установленные в резьбовые отверстия стола станка имеющие входной диаметр ш25Н1 и закрепляется на столе станка четырьмя гайками через простые шпильки М20. Обрабатываемое изделие в зависимости от конструкции и вида обработки, может устанавливаться непосредственно в приспособлении различными крепежными элементами, а также через другие приспособления или их элементы (трех- или четырехкулачковые патроны и т.п.).

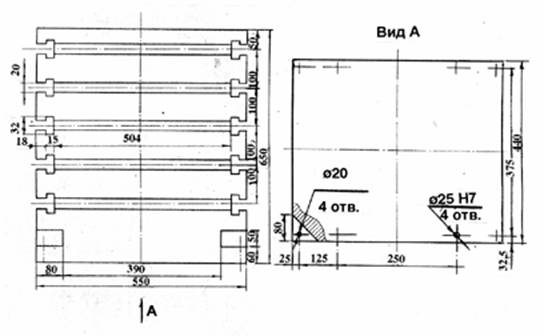

Рис. Многоместное приспособление для обрабатывающего центра |
Преимущества перед известными аналогами Широкие технологические возможности, простота конструкции, удобство эксплуатации. |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект На 15-20% повысилась производительность труда |
Возможность передачи за рубеж Возможна передача за рубеж |
