Номер 04-055-02 |
|||
|
Наименование проекта Оправка для обработки дисков. |
|||
|
Назначение Обработка пазов в дисках поворотных замков сейфов на вертикально-фрезерных станках. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|
Описание

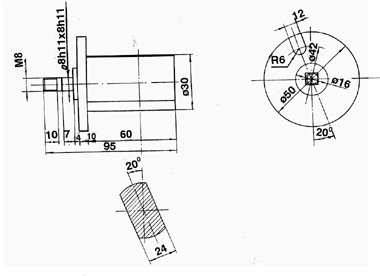

Результат выполнения конструкторской разработки. Оправка (см. рис.) состоит из цилиндрической части диаметром 30мм и длиной 60 мм, бурта диаметром 50 мм и толщиной 10 мм, хвостовика, имеющего выступ диаметром 16 мм и толщиной 4 мм и квадрат со сторонами 8h11х8h11 на длине 7 мм и резьбу М8 на длине 10 мм. На цилиндрической части оправки выполнены лыски в размер 24 мм под углом 20 0 к вертикальной оси, а в бурте - паз шириной 12 мм, глубиной 3 мм и длиной 10 мм, ось которого параллельна поверхности лысок. Оправка изготовлена из стали 45 ГОСТ1050-88*. Оправка цилиндрической частью устанавливается в тиски вертикально-фрезерного станка и зажимается в них за поверхностилысок. Обрабатываемое изделие со сторонами 8h11х8h11 по центру ступицы базируется на квадрат хвостовика оправки и гайкой М8 закрепляется на оправке. Продольным перемещением стола станка и концевой фрезой диаметром 10 мм выполняется паз 10Н9 в поворотном диске. При этом автоматически обеспечивается смещение оси паза относительно осей квадрата на 20 0 в соответствии с требованием чертежа.
Рис. Оправка для обработки дисков. |
|||
|
Преимущества перед известными аналогами Улучшение условий труда при обработке пазов в дисках поворотных замков сейфов. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 15-20% повысилась производительность труда, улучшилось качество обработки изделий. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 06.05.2002 |
