Номер 04-053-02 |
|||
Наименование проекта Приспособление для обработки шестигранных гаек |
|||
Назначение Обработка пазов в прорезных и корончатых гайках на фрезерных станках. |
|||
Рекомендуемая область применения Машиностроение, металлообработка |
|||
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.) представляет собой пластину габаритными размерами 110х36х20 мм, в которой выполнены два угловых паза с углом при вершине 120 град., причем один со смещением до 45 град. от горизонтальной плоскости, и два сквозных, на всю толщину пластины, паза размерами 10х6 мм. Пластина изготовлена из стали 40Х по ГОСТ1050-88* с последующей термообработкой до Нrc=44-48 ед. Подлежащее обработке изделие, устанавливается в губки станочных тисков и производится фрезерование дисковой отрезной фрезой двух пазов. затем с помощью центрального углового паза приспособления фрезеруются следующие два паза гайки перпендикулярно первым. Наконец, переустанавливая два раза и закрепляя обрабатываемое изделие в смещенных пазах приспособления и губках станочных тисков, обрабатываются остальные два паза гайки. Внедрение приспособления позволило улучшить условия труда и качество обработки при фрезеровании восьми пазов в прорезных и корончатых гайках М42 и М48 по ГОСТ2528-73, 5935-73, 5918-73, 5937-81, 5933-73 в условиях единичного и мелкосерийного производства, когда применение специальных приспособлений экономически нецелесообразно.

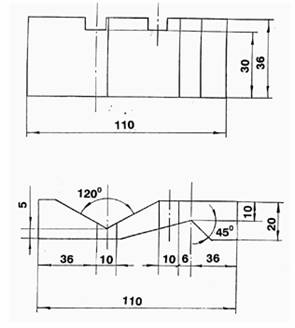

Рис. Приспособление для обработки шестигранных гаек |
|||
Преимущества перед известными аналогами Простота конструкции, удобство эксплуатации при улучшении условий труда |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Повышается производительность труда при обработке на фрезерных станках на 20-25%. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 27.04.2002 |
