Результат выполнения конструкторской разработки.

Приспособление (см. рис.) состоит из корпуса 1 габаритами 120х38х30 мм и двух пластин 2. В профильном сечении корпуса выполнены два паза. Один размером 39 ^+0,05х20 мм имеет на всю длину по центру основания паза, углубление 3х3 мм. Другой размером 18х3 мм с двумя продольными фасками 2,5х45 ⁰ при вершине.

Пластины изготовлены из листа толщиной 10 мм. Все детали приспособления изготовлены из материала Ст3 ГОСТ380-94.

Приспособление через прокладку устанавливается на направляющие ленточных тисков таким образом, чтобы верхняя его плоскость находилась на 1 мм ниже уровня губок тисков. Обработанные в габаритные размеры 39х39 мм заготовки деталей набираются в пакет по 10 штук между двумя пластинами и укладываются в паз размером 39 ^+0,05х20 мм корпуса приспособления. При этом пластины размером 42 мм входят в углубление 3х3 мм паза. Производится зажим пакета заготовок через пластины, которые повышают жесткость набора и одновременно являются шаблоном для обработки. Концевой фрезой с радиусом Р-2,0 при основании фрезеруется половина рабочего профиля крестовин. По окончании перехода заготовки деталей совместно с пластинами переустанавливаются обработанной поверхностью в паз 18х3 мм корпуса приспособления, и производится их окончательная обработка в размере чертежа.

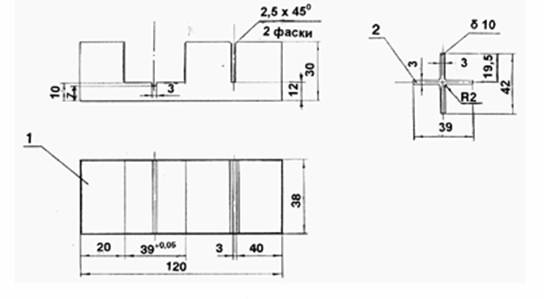

Рис. Приспособление для обработки крестовин
