Магнитный домкрат

Назначение

Установка на токарных станках модели 16К20, 1М63, 1М65 и аналогичных подкладных клиньев, используемых при монтаже судовых машин и механизмов.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Домкрат представляет опору и винт (см. рис.), изготовленные из стали 40ХГОСТ1050-81 с термообработкой до Нrс 40-45 ед.

Опора имеет основание диаметром 30 мм, толщиной 5 мм, в котором выполнен паз шириной 12 мм на глубину 5 мм под постоянный магнит.

В корпусе опоры сделаны две лыски размером 17 мм под гаечный ключ и сквозное отверстие с резьбой М10 для захода винта.

Головка винта М10 заканчивается усеченным конусом, воспринимающим усилия на домкрат.

Подкладной клин, представляющий собой прямоугольную металлическую пластину, имеющую по всем углам разный по толщине, с одной обработанной «как чисто» плоскостью, зажимается предварительно в кулачки патрона токарного станка.

Четырьмя домкратами, установленными по углам клина, между патроном станка и клином, производится установка последнего на размер. Затем клин зажимается в патроне окончательно и обрабатывается.

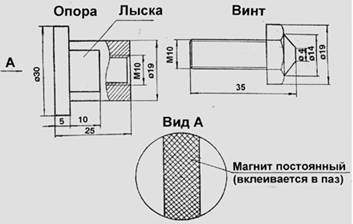

Рис. Магнитный домкрат

Преимущества перед известными аналогами

По сравнению с методом установки и обработки клина в размер с помощью прокладок применение данного домкрата позволяет значительно повысить производительность и улучшить услдовия труда.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 15-20% повысилась производительность труда.

Возможность передачи за рубеж

Возможна передача за рубеж
