Номер 04-031-02 |
|||
|
Наименование проекта Эквивалент антенны радиопередающих устройств. |
|||
|
Назначение Проверка радиопередающих устройств коротковолнового диапазона (КВ) мощностью до 200 ВТ с несимметричным выходом. |
|||
|
Рекомендуемая область применения Лесное хозяйство, связь, авиационная охрана лесов, организации, использующие КВ-радиостанции. |
|||
|
Описание Результат выполнения конструкторской разработки. Эквивалент (см. схему) состоит из амперметра 1 марки Т-210 с добавочным устройством П-23 и без индукционного сопротивленияr1(750м, мощностью 200 Вт), соединенного кабелем 3 марки РК-75-7-12 с клеммами антенны передатчика, второй конец сопротивления через П23 заземлен. Эквивалент с помощью кабеля РК-75-7-12 подключается центральной жилой к клемме антенны, а экраном к корпусу передатчика с несимметричным выходом. Производится настройка радиопередатчика по максимальному отклонению стрелки амперметра. При отсутствии показаний амперметра радиопередатчик неисправен. Если радиопередатчик на антенну не настраивается, а с подключенным устройством настраивается нормально, то это свидетельствует о неисправности антенны. Эквивалент позволяет независимо от технического состояния антенны производить настройку радиостанции КВ диапазона, измерять отдаваемую в антенну мощность радиопередатчика, определять неисправность антенных устройств.

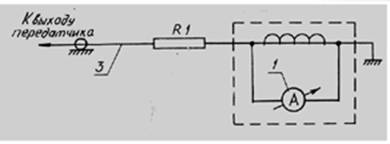

Рис. Эквивалент антенны радиопередающих устройств. |
|||
|
Преимущества перед известными аналогами Возможность настройки радиостанции КВ диапазона независимо от технического состояния антенны. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Возможность произведения настройки радиостанции КВ диапазона. |
|||
|
Технико-экономический эффект В 2-3 раза сокращено время на определение неисправностей антенных устройств, на 10-15% улучшены условия эксплуатации радиопередающих устройств. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.03.2001 |
