Номер

04-006-02

Наименование проекта

Эталон для установки резцов

Назначение

Установка резцов относительно подлежащих обработке пазов, шлицев и других конструктивных элементов наружных и внутренних поверхностей заготовок деталей на долбежных станках.

Рекомендуемая область применения

Машиностроение, термообработка.

Описание

Результат выполнения конструкторской разработки.

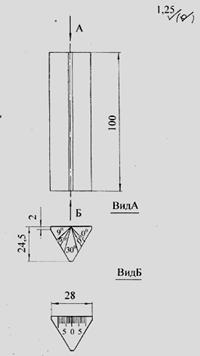

Эталон (см. рисунок) представляет собой прямую призму высотой 100мм с равносторонними треугольниками в основаниях. Призма изготавливается из стали 40Х ГОСТ4543 с термообработкой до твердостиhrc=44-48 единиц, шлифовкой с применением элементов УСП, боковых граней и оснований и нанесением твердосплавным центром линейных на одном и угловых на другом основании делений. Предельные отклонения линейных и угловых размеров соответствуют 2-му классу точности.

Эталон закрепляется вместо подлежащей обработке заготовки детали в кулачки 3-х кулачкового патрона на поворотном столе долбежного станка. Выполняется установка резца совмещением его граней с делениями эталона, который после этого заменяется заготовкой детали.




Рис. Эталон для установки резцов

Преимущества перед известными аналогами

Простота конструкции, удобство эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Улучшены условия труда, повышено качество выпускаемой продукции.

Технико-экономический эффект

Сокращено вспомогательное время на установку и выверку заготовок, на 10-20% увеличен выпуск продукции.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.01.2001
