Результат конструкторской разработки.

Локальный тепловой узел состоит из теплоустановки НТК11, принципом действия которой является преобразование энергии движущейся жидкости в тепловую энергию, запорной арматуры, радиаторов, трубопровода, мембранного расширительного бака, шкафа управления, датчика температуры и фильтра. Работа данной системы осуществляется в два этапа: сначала жидкость прогревается до заданной температуры, циркулируя по заданному кругу, а после этого включается большой круг, т.е. все радиаторы.

В системах отопления рекомендуется использовать радиаторы (конвекторы) емкостью 1-3 литра. Эффективность работы теплогенератора в районах с холодным климатом может быть существенно повышена, если элементы системы, обеспечивающие работу по малому кругу циркуляции, обернуть утеплительными чехлами. Охлаждающие потоки воздуха от вентилятора электродвигателя целесообразно отвести от теплогенератора и резервуара с помощью экрана-щитка.

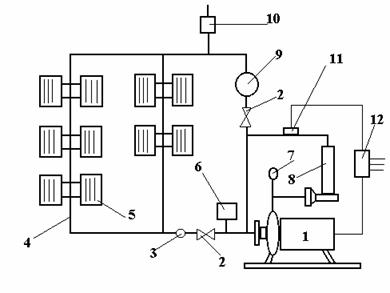

2. Запорная арматура 8. Теплогенератор

3. Сетчатые фильтры 9. Циркуляционный насос

4. Трубопровод 10. Воздухосборник

5. Радиатор 11. Термодатчик

6. Расширительный бак 12. Шкаф управления
