Результат выполнения конструкторской разработки

Устройство (см. рис. позиция а) для подвески и герметизации потайной обсадной колонны имеет корпус 1, на концах которого выполнена резьба для присоединения разъединительного переводника 2 и кожуха 3 с выступом 4 и радиальным отверстием 5. К разъединительному переводнику присоединяется разъединитель (резьбовой или безрезьбовой) с нижней продавочной пробкой (не показаны), служащий для спуска потайной обсадной колонны. Кожух заканчивается резьбой для привинчивания устройства к верхней трубе потайной обсадной колонны. Относительно корпуса концентрично установлены уплотнительные элементы 6, разделенные фигурным металлическим кольцом 7 и опирающиеся через опорное кольцо 8 на выступ корпуса и конусообразную опорную втулку 9, служащие для герметизации заколонного пространства после цементирования потайной колонны. Конусообразная опорная втулка находится в зацеплении с корпусом по направляющей призматической шпонке 10 и зафиксирована срезными штуцерами 11.

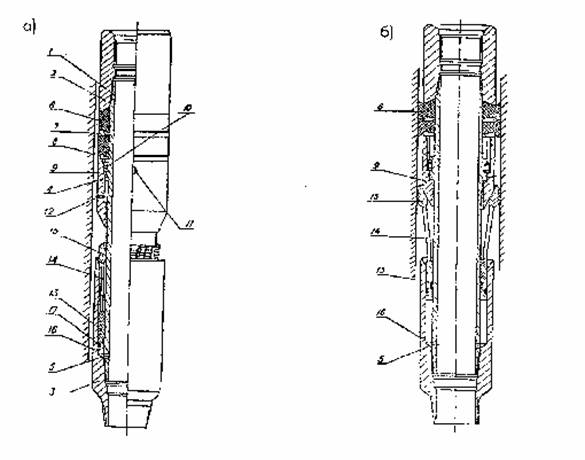

Рис. Устройство для подвески и герметизации потайной обсадной колонны:

а) в транспортном положении;

б) в рабочем состоянии

В конусообразной опорной втулке имеется разгрузочное отверстие 12. В кожухе установлен кольцевой поршень 13, переходящий через упругие цанговые консоли 14 к клиновидным плашкам 15. Поршень фиксируется срезным штифтом 16 и герметизируется упругими кольцевыми уплотнениями 17.

На рисунке в позиции б показано устройство в рабочем состоянии.

Предложенное устройство обеспечивает подвеску и герметизацию потайной обсадной колонны в любом месте предыдущей при минимальных межколонных зазорах.
