Частное техническое решение, имеющее самостоятельное значение.

Разработано устройство для автоматического переключения молокопроводов для машинного доения при обнаружении в потоке молока анормальных фракций, например, маститных выделений, молозива, механических примесей и др.

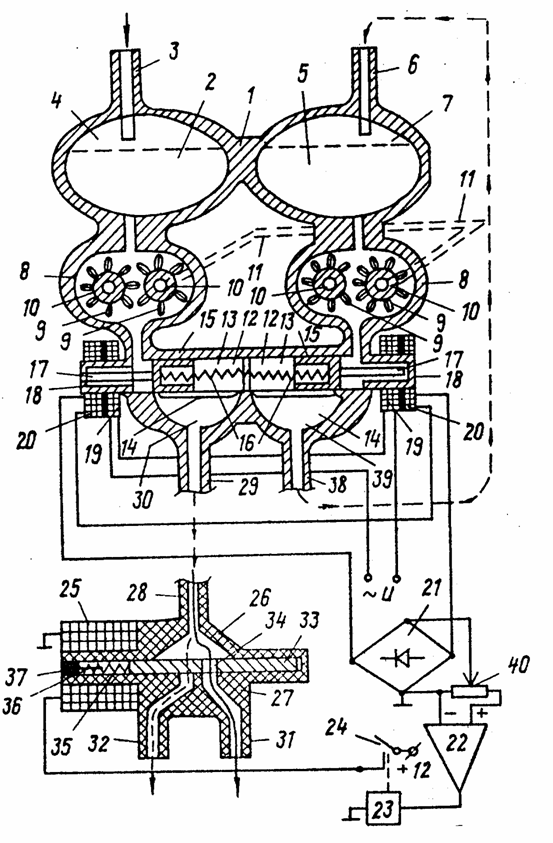

Целью изобретения является повышение точности и быстродействия работы устройства. На рисункее изображена принципиальная схема устройства для автоматического удаления из потока молока анормальных фракций.

Устройство состоит из пластмассового корпуса 1 с буферной емкостью 2 для молока с выпускным патрубком 3 и пеногасителем 4, выполненным в виде сетки. В корпусе 1 имеется буферная емкость 5 для имитатора молока, которым служит любая жидкость с удельным весом и плотностью нормального молока, снабженная перепускным патрубком 6 и пеногасителем 7, выполненным в виде сетки.

Каждая из указанных буферных емкостей 2 и 5 соединяется каналом с дозатором 8 жидкостей, выполненным в виде двух шестеренчатых насосов, изготовленных из пластмассы, имеющих шестерни 9 с крупным модулем зубьев, плотно прилегающих к корпусу 1 и свободно вращающихся на осях 10. При этом любые две шестерни двух насосов жестко соединены между собой подвижным валом 11.

Выходные каналы дозатора 8 соединяются с датчиком 12 вязкости жидкостей, выполненным, например, в виде двух одинаковых цилиндров 13 с узкими прорезями 14, в каждом из которых подвижно установлен поршень 15 с пружиной 16 и ферромагнитным сердечником 17. По краям цилиндров 13 на пластмассовых пробках 18, гер­метично закрепленных в корпусе 1, установлены две индукционные обмотки 19 и две измерительные обмотки 20. Индукционные обмотки 19 включены последовательно к источнику переменного тока, а измерительные обмотки20включены дифференциально, т.е. встречно друг другу, и подключены к выпрямителю 21. Выход выпрямителя21подключен через усилитель 22 постоянного тока (УПТ) к обмотке исполнительного реле 23, контакты 24 которого подключены к источнику тока (+12В) и обмотке 25 электромагнитного клапана 26. Электромагнитный клапан 26 имеет пластмассовый корпус 27 с патрубком 28, который связан с патрубком 29 камеры 30 измерения вязкости молока, а также сливной патрубок 31 для нормального молока и сливной патрубок 32 для анормальных фракций. В корпусе 27 подвижно установлена ферромагнитная задвижка 33 с отверстием 34, связанная с пружиной 35 и ограничителем 36 хода, установленными на пробке 37 в корпусе 27. Патрубок 38 камеры 39 измерения вязкости имитатора молока связан с перепускным патрубком 6 буферной емкости 5 для имитатора молока. На входе УПТ 22 установлен потенциометр 40, изменяющий чувствительностьустройства.

Для автоматического удаления из потока молока анормальных фракций
