Описаниек ИЛ № 02-026-02

Результат выполнения конструкторской разработки.

Ветроустановка включает в себя (см. рис. 1, 2) концентратор 1, ускоритель потока 2, ротор 3 с лопастями 4. Концентратор выполнен в виде полого цилиндра с изготовленными в нем вертикальными сквозными щелями 5, при этом концентратор взаимодействует с размещенным внутри него ускорителем потока, выполненным в виде направляющих элементов 6, изготовленных в виде плавно изогнутых пластин, соединенных между собой в кольцо 7. Причем концы 8 пластин плавно отогнуты и образуют щели 9, совпадающие со щелями 5 концентратора, кроме того, кольцо выполнено с возможностью перемещения вокруг вертикальной оси, а внутри кольца выполнен, как минимум, один ротор с лопастями.

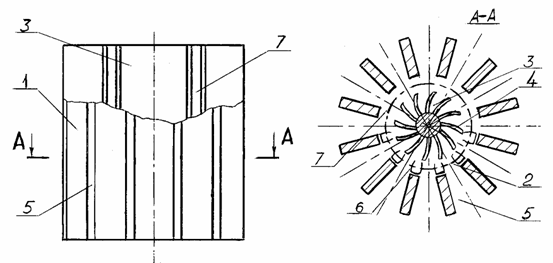

Рис. 1 Общий вид

Рис. 2 Ускоритель потока

Такое выполнение ветроустановки позволяет упростить конструкцию и увеличить ее КПД, а также надежность работы установки.
