Результат выполнения конструкторской разработки

Валковый агрегат создан с целью расширения номенклатуры сельскохозяйственных машин, монтируемых на созданное ДальНИПТИМЭСХ совместно с ГСКБ ОАО «Дальсельмаш» г. Биробиджан базовое УЭС-РГ путем навески серийной валковой жатки ЖВН-6А. Агрегатирование осуществляется с помощью монтируемого на УЭС-РГ сменного оборудования (адаптера) для навески и привода жатки.

УЭС-РГ является базовым энергетическим модулем для проведения уборочно-транспортных и других технологических работ в условиях частого переувлажнения почвы в регионе Дальнего Востока путем навешивания (агрегатирования) на него определенного шлейфа серийных сельскохозяйственных машин или их модификаций на основе блочно-модульного принципа агрегатирования.

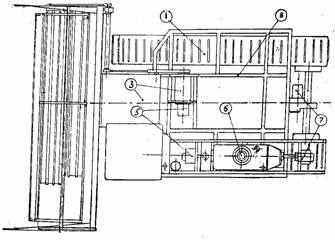

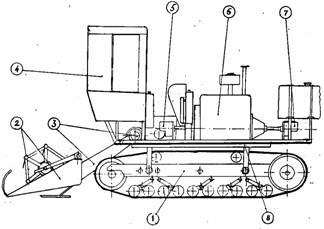

УЭС-РГ состоит (см. рисунок) из следующих агрегатов, узлов и систем: гусеничной тележки 1 типа ТГР-4 с резиноармированными гусеницами и торсионно-балансирной подвеской опорных катков, рамы-платформы 8 переходного устройства для расположения сменного (жатка валковая 2 и адаптер 3) и постоянного оборудования, смонтированного на подмоторной раме (моторная установка 6, объемный гидропривод ходовой части 7, объемный гидропривод технологической части 5, кабина 4 с органами управления).

Установка моторная включает раму подмоторную, дизель СМД-18К, топливный бак и блок радиаторов.

Элементы основной гидравлической системы и электрооборудования УЭС-РГ заимствованы с силосоуборочного комбайна КСГ-3.2А.

Независимые объемные гидроприводы ГСТ-90 служат для передачи мощности от двигателя к ходовой части с бесступенчатым регулированием скорости движения, силы тяги и к рабочим органам жатки с плавным регулированием режимов ее работы с рабочего места механизатора. Такое регулирование режимов работы самоходной жатки позволяет изменять частоту колебаний ножа режущего аппарата и частоту вращения мотовила в зависимости от поступательной скорости движения ЖВС при номинальном режиме работы дизеля, что обуславливает увеличение производительности валкового агрегата.

Теплообменники и масляные резервуары, входящие в состав гидрообъемных приводов, заимствованы с серийных сельскохозяйственных тракторов и самоходных сельскохозяйственных машин, остальные их элементы входят в комплект поставки ГСТ-90.

Передача мощности на ходовую и технологическую части осуществляется от коленвала дизеля соответственно со стороны муфты сцепления и вентилятора на соответствующие гидронасосы НП-90 посредством карданов.

Адаптер служит для навески и привода жатки и включает наклонную камеру серийного комбайна «Енисей-1200», шарнирно соединенную с рамкой сварной конструкции, монтируемой на раме-платформе. Передача крутящего момента от гидромотора МП-90 объемного гидропривода на рабочие органы жатки осуществляется посредством привода на рамке и штатной цепной передачи наклонной камеры. Привод, смонтированный на рамке, включает гидромотор, соединительную муфту, вал привода с подшипниками опоры и шкив клиноременной передачи на шкив наклонной камеры с натяжным роликом.
