Наименование проекта Устройство для оценки состояния межлистовой изоляции пакета стали статора электродвигателя |
|||
|
Назначение Оценка состояния сопротивления изоляции между листами электротехнической стали новых электродвигателей и диагностика ее состояния в процессе капитального ремонта |
|||
|
Рекомендуемая область применения Ремонтные заводы и цехи по ремонту электрооборудования |
|||
|
Описание Результат выполнения НИР. Разработано устройство для оценки состояния межлистовой изоляции пакета стали статора электродвигателя. Устройство для оценки состояния межлистовой изоляции пакета стали статора электродвигателя (см.рисунки) содержит приспособление 1 для сжатия пластин пакета стали (на чертеже не показано) и прижатия к ним измерительных электродов выполненных в виде игольчатых контактов 2, 3. Приспособление 1 включает в себя несущий стержень 4 с резьбой по всей длине, заканчивающийся с одной стороны шляпкой 5, а с другой квадратной шейкой6с центральным резьбовым отверстием для крепления барашка 7 с помощью винта 8, на который нанизаны прижимные пластины 9 и 10; каждая из которых снабжена игольчатым контактом 2 или 3, к которым подключены соединительные провода 11,12. Прижимные пластины выполнены из металла и являются жёсткими. Первая прижимная пластина 9 имеет отверстие 13 без резьбы и зафиксирована на несущем стержне с помощью шляпки 5, гайки 14 и контргайки 15 таким образом, что несущий стержень 4 может свободно вращаться в отверстии этой пластины. Вторая прижимная пластина 10 имеет два отверстия 16 и 17. Одно из которых 16 выполнено с резьбой и предназначено для перемещения по резьбе несущего стержня 4, а во второе отверстие 17, выполненное без резьбы, пропущен первый конец фиксирующего стержня 18, второй конец которого приварен к первой прижимной пластине 9. Причём каждая прижимная пластина имеет по дополнительному отверстию для крепления игольчатых контактов 2, 3. Каждый игольчатый контакт заканчивается стержнем 19с резьбой для крепления с помощью гайки 20 в дополнительном отверстии прижимной пластины и изолирован от неё изолирующими прокладками 21, 22, 23, 24 и гильзой 25 одетой на стержень 19 игольчатого контакта. Соединительные провода 11,12 подключены к прибору 26 для измерения сопротивления изоляции пакета стали и игольчатым контактам 2, 3.

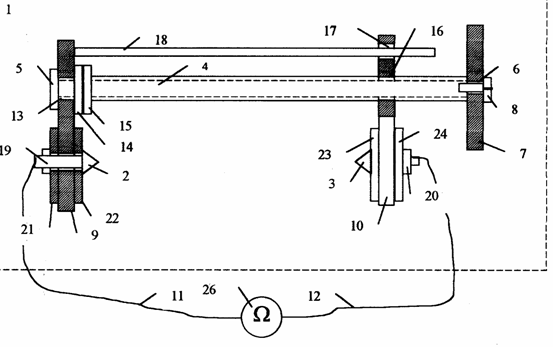

Рис. 1 Устройство для оценки состояния межлистовой изоляции пакета стали статора электродвигателя

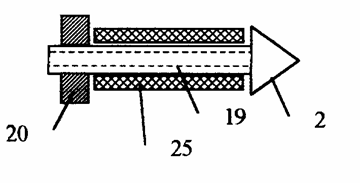

Рис. 2 Игольчатый контакт с гильзой |
|||
|
Преимущества перед известными аналогами Простота метода, отсутствие намагничивающей и контрольных обмоток, оперативное получение результатов, возможность применения на пакете стали статора уже запрессованного в корпус электродвигателя |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повысилась эффективность оценки сопротивления пакета стали статора электродвигателя в 3-4 раза, уменьшились затраты на расходные материалы и электроэнергию, расширилась область применения |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
