Результат выполнения научно-исследовательской работы.

Уборка чеснока в настоящее время мало механизирована. Это связано с тем, что площади под чесноком небольшие, и там, где площади превосходят пяти гектар используют подручную технику. Поэтому сотрудниками ЧГСХА разработана, изготовлена и используется машина на базе картофелекопателя КСТ-1,4 Е для уборки чеснока. Машина состоит из рамы 1, дисковых подкапывающих рабочих органов 2, вертикальных гофрированных несущих транспортеров 3, подающего ролика массы 4, переднего 5 и заднего 6 прутковых сепарирующих элеваторов, 7 - прижимной прутковой решетки массы, каждый элеватор оборудован активным встряхивателем 8, для получения постоянной заданной глубины подкапывания впереди машины установлены колеса 9.

Машина работает следующим образом. При движении агрегата дисковые подкапывающие рабочие органы захватывают слой почвы вместе с луковицами чеснока и направляют массу к гофрированным несущим транспортерам, которые перемещают ее к подающему ролику. Этим роликом масса равномерно распределяется и подается на передний сепарирующий транспортер, встряхиватели этого транспортера обеспечивают активное воздействие на почву, выделяя ее через прутки элеватора на поверхность поля. А масса, находящаяся на транспортере прижимается пальцами прутковой решетки и перемещается транспортером к заднему элеватору. На заднем элеваторе масса вторично подвергается воздействию встряхивателей и почва разрушаясь, выделяется через прутки элеватора на поверхность поля. Таким образом масса, пройдя через передний и задний элеваторы, полностью отделяется от почвы и направляется на поперечный выгрузной транспортер 10, который направляет головки чеснока в емкость рядом идущего транспортера. Затем чеснок поступает на стационарный очистительно-сортировальный пункт. Если же необходимо чеснок подсушить после уборки, то на машине предусмотрен валкообразователь, с помощью которого чеснок укладывается в валок шириной 50…55 см и толщиной 3…7 см. После просушки чеснок подборщиком собирается и направляется в транспортные средства этой же машиной. Таким образом, с помощью этой же машины можно производить как прямую, а так же и раздельную уборку чеснока.

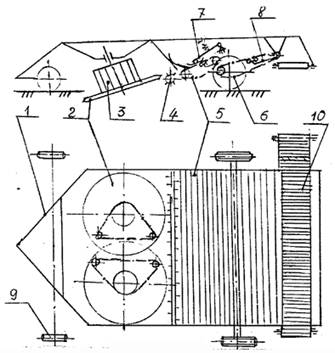

Устройство машины для уборки чеснока:

1 - рама, 2 - дисковая копачи, 3 - несущие вертикальные гофрированные транспортеры,

4 - подающий ролик массы, 5 - передний элеватор, 6 - задний элеватор, 7 - прижимная

прутковая решетка, 8 - активный встряхиватель, 9 - опорно-установочные колеса,

10 - поперечный выгрузной транспортер
