Частное техническое решение, имеющее самостоятельное значение.

Один из технологических процессов в растениеводстве является внесение минеральных удобрений. Применение средств автоматизации контроля при их внесении различными туковысевающими аппаратами в настоящее время отсутствует.

Нами разработано, изготовлено и использовано устройство для контроля подачи удобрений туковысевающими .аппаратами при их внесении.

Устройство состоит (см. рис.) из контрольной лампочки - Л световой сигнализации, микропереключателя с рычагом, дросселя - Др, звукового сигнала со своим выключателем k ₂ и выключателя цепи - k ₁.

Пульт управления устанавливается в кабине трактора перед трактористом; микропереключатель с рычагом ставится в средней части направляющей воронки подкормочного ножа, и крепится двумя винтами М6. Устройство питается от генератора трактора с рабочим напряжением 12В.

Когда начинает работать агрегат и удобрения подаются в подкормочный нож, то они ударяясь в рычаг микропереключателя, разрывают цепь сигнализатора. В этом случае ни световая ни звуковая сигнализации не срабатывают. Рычаг микропереключателя размыкает цепь при ударе массы в 3 г о его поверхность. В случае засорения или прекращения подачи удобрений рычаг замыкает цепь микропереключателя и при замкнутых контактах k ₁ и k ₂ появляется звуковая и световая сигнализации, которые извещают тракториста о том, что удобрение не поступает в подкормочные ножи. Необходимо агрегат остановить и проверить каждый из туковысевающих аппаратов.

Звуковая и световая сигнализации могут быть отключены выключателем k ₂.

Дроссель Др служит для плавного уменьшения тока при коротком замыкании.

Конец рычага микропереключателя изготовлен выпуклым, который покрывают защитным слоем с малым коэффициентом трения. Это покрытие предотвращает рычаг от залипания сырых удобрений.

Датчик контроля подачи удобрений туковысевающими аппаратами АТ-2А, АТД-2 и АТП-2 работает при широком диапазоне нормы внесения удобрений от 36 до 326 кг/га.

Практическое применение датчика проводилось при междурядной обработке и производстве подкормки на картофельных полях КСХП "Слава", КП "Чебоксарский", КСХП "Прогресс" Чебоксарского района ЧР. Датчик работает стабильно, контролирует прекращение подачи удобрений любого из указанных туковысевающих аппаратов.

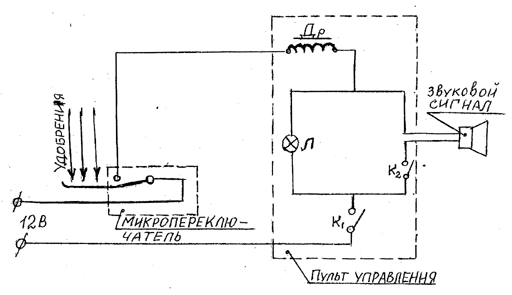

Принципиальная схема датчика контроля подачи удобрений аппаратами

АТ-2А, АТД-2, АТП-2:

Др - дроссель, К ₁ - выключатель цепи, К ₂ - выключатель звуковой сигнализации,

Л - контрольная лампочка световой сигнализации
