Результат выполнения научно-исследовательской работы.

Штамп входит в комплекте штампов для изготовления товаров народного потребления - изделия «Миска», служит для осуществления окончательной технологической операции.

Состоит (см. рис. 1) из верхней 1 и нижней 12 плит, на которых крепятся остальные детали штампа. В плиту 1 запрессованы две направляющие втулки 14, а в плиту 12 - две колонки 13. Верхняя плита своими втулками направляется по скользящей посадке колонками нижней плиты.

На нижней плите закреплены прокладка 11 и матрица 9, в которых перемещается выталкиватель 10 с толкателями.

К верхней плите через подкладную плиту 3 прикреплены пуансонодержатель 4 с запрессованными пуансоном 5 и фиксатором 8, буфер 6 со съемником 7. В верхнюю плиту сверху запрессован хвостовик 2, с помощью которого эта плита крепится к ползуну пресса, обеспечивая наилучшую центровку штампа.

Нижнюю плиту закрепляют на столе пресса. Направляющие колонки и втулки обеспечивают направление верхней части штампа по отношению к нижней и совмещение профилей пуансона и матрицы.

Порядок работы на штампе следующий:

Заготовку с предыдущей операции устанавливают на матрицу, имеющую такую же пространственную форму. Производят пуск пресса. При движении ползуна вниз фиксатор фиксирует заготовку. При дальнейшем опускании ползуна пуансон обрезает деталь по контуру.

При холостом ходе выталкиватель выталкивает готовую деталь (см. рис. 2). Последняя и отход удаляются при помощи пинцета из рабочей зоны штампа.

Условно-годовой экономический эффект 3,45 тыс. руб.

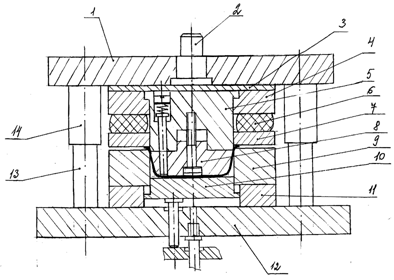

Рис. 1. Штамп для обрезки по контуру заготовки изделия "Миска" после вытяжки

Рис. 2. Операционный эскиз штампуемой детали
