Номер 82-057-01 |
Наименование проекта Пылеулавливающий агрегат ПА-400 |
Назначение Удаление сухой, неагрессивной и негорючей пыли из зоны ее образования (зона обработки хрупких, пылящих, абразивных материалов, зоны погрузочно-разгрузочных работ сыпучих материалов и т.п.) |
Рекомендуемая область применения Очистка воздуха |

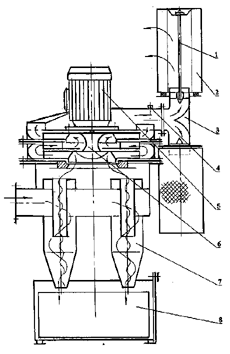

Описание Результат выполнения научно-исследовательской работы. Агрегат обеспечивает рециркуляцию очищенного воздуха, предназначен для удаления сухой, неагрессивной и негорючей пыли из зоны ее образования, осаждения частиц крупной пылевой фракции в циклонной части агрегата, мелкой - в бумажном фильтре в условиях цехов и производственных помещений промышленных предприятий. Индивидуальный пылеулавливающий агрегат с рециркуляцией очищенного воздуха находит большое применение в промышленности ввиду очевидного преимущества перед системами отсоса запыленного воздуха, в которых предварительно очищенный воздух из помещений выбрасывается в атмосферу. Известное соотношение затрат в долевом виде, усреднённое по году и характерное для систем отсоса с выбросом воздуха в атмосферу, когда на транспортировку и очистку воздуха используется 3 части, на подачу чистого воздуха - 1 часть, на подогрев - 12 частей энергии, наглядно показывает большие резервы в энергосбережении за счёт рациональной организации пылеотсоса и повышении культуры воздухопользования. Предлагаемый вариант пылеулавливающего агрегата ПА-400 представлен на рисунке. Он состоит из двухступенчатого центробежного вентилятора 6 с непосредственным приводом от асинхронного электродвигателя 5, батарейного циклона 7 с пылесборной тарой 8 и фильтровальной ступени, включающей в себя коллектор 3, фильтрующие элементы 2 и крепящие их стяжные винты 1. Для проверки состояния фильтровальной ступени, степени её загрязненности в конструкцию агрегата заложена возможность замера перепада давления на фильтрующих элементах посредством штуцера 4. Батарейный циклон, состоящий из четырех циклонных элементов малого диаметра ( »100 мм), позволяет производить очистку воздуха с большей эффективностью по сравнению с единичным циклоном той же производительности. Вход воздуха в циклонные элементы осуществляется из общего входного коллектора безударно по спирали, что отмечается как самый оптимальный с точки зрения аэродинамики. На приёмный патрубок агрегата может быть присоединён переключатель всасываемого потока, позволяющий, при необходимости, использовать агрегат в режиме стационарного промышленного пылесоса для уборки технологического оборудования и рабочего места от пыли и мусора при помощи гибкого рукава. Благодаря выходу воздуха из вентилятора через герметичный патрубок с фланцем, агрегат допускает компоновочные решения с использованием в качестве ступени тонкой очистки воздуха (вместо бумажных фильтрующих элементов) тканевых рукавных фильтров, электрофильтров и др., а также ступеней мокрой очистки, позволяющих осуществлять химическую очистку газов. Несколько пылеулавливающих агрегатов внедрены и успешно работают более 3-х лет на двух предприятиях г. Чебоксары с эффективностью пылеулавливания более 0,99 (пыль заточных станков). Имеется комплект технической документации на опытный пылеулавливающий агрегат ПА-400. Схема пылеулавливающего агрегата ПА-400: 1 - стяжной винт; 2 - фильтрующий элемент; 3 - коллектор фильтровальной ступени; 4 - штуцер замера потри давления на фильтровальной ступени; 5 - электродвигатель; 6 - вентилятор; 7 - батарейный циклон; 8 - пылесборная тара |
Преимущества перед известными аналогами Осаждение частиц пыли внутри агрегата |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Экономия материалов в 1,5 раза |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 04.09.2001 |
