Результат выполнения конструкторской разработки.

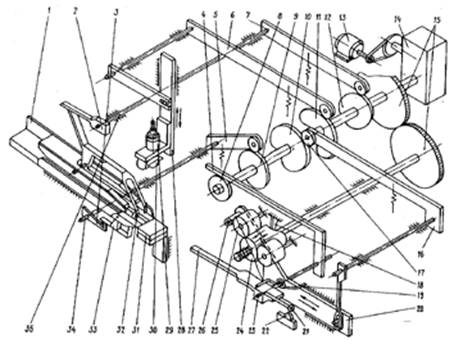

Устройство состоит (см. рис.) из станины с редуктором 14, электродвигателя 13, кулачков 8-12, зубчатого колеса 15. Ползун 20, управляемый рычагом 16 от кулачка 10, несет на себе следующие детали: валик 26, валик 23, несущую планку 27, рычаг 4, кулачок 8. На ползуне 28, управляемом рычагом 6 от кулачка 11, смонтирован держатель 29. Рычаг 2, закрепленный на валике 35, управляется рычагом 7 от кулачка 12, рычаг 3, закрепленный на валике 34. управляется рычагом 5 от кулачка 9. Валик 24, совершающий возвратно-поступательные движения от упора 18, вращается от зубчатой пары 15. Сменный склиз снабжен отсекателями 32 и 33 и управляется рычагами 2 и 3. Кроме того, имеются обрезиненная подушка 31 полые валики 25, микропереключатель 22, ролик 21, рычаг 16, ролик 17, пружина 19.

Устройство работает по принципу офсетной печати. Детали загружаются в склиз. При помощи клише 30 производится оттиск на подушке 31. Планка 27, совершив ход вперед, опускается на деталь. Вместе с планкой 27 перемещается валик 26, который после соприкосновения с валиком 25 переносит свежую краску на клише 30. Прокатав деталь по подушке 31, планка 27 в конце хода поднимается, деталь падает в тару.

Устройство для маркировки деталей
