Результат выполнения конструкторской разработки.

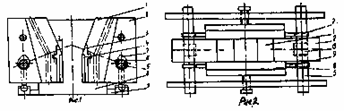

Установка (см. рис.1 и 2) состоит из кристаллизатора со стенками первой пары 1 с расширенным верхним и вертикальным нижним участками, установленными на суппорте 2, съемной накладки 3 со вставкой 4, приводного эксцентрикового вала 5 со средним участком с эксцентриком 6 и двух крайних участков с эксцентриком 7, стенок второй пары 8 с приводом 9.

Работа установки осуществляется следующим образом.

В верхнюю часть кристаллизатора устанавливается затравка, исключающая выливание металла. Включается привод эксцентрикового вала 5. При этом суппорт 2 со стенкой первой пары 1, установленные на среднем участке вала с эксцентриком 6, совершают вращательное движение с обжатием металла в верхней части съемной накладки 3 и его проталкиванием на вертикальный участок со вставкой 4 внизу кристаллизатора. Стенки второй пары 8, связанные приводом 9 с крайними участками вала 5 с эксцентриком 7, совершают возвратно-поступательное движение с проскальзыванием относительно поверхности заготовки.
