Номер 78-050-01 |
|||
Наименование проекта Стенд для испытания стропов |
|||
Назначение Испытания стропов всего диапазона длин, используемых в строительстве, при сохранении параллельности ветвей испытываемых стропов |
|||
Рекомендуемая область применения Подъемно-транспортная техника |
|||

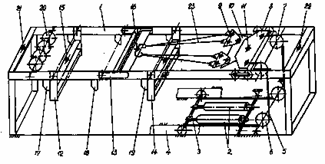

Описание Результат выполнения конструкторской разработки. Стенд для испытания стропов состоит из горизонтально расположенной сварной рамы 1 (см. рис.), в нижней части которой шарнирно закреплены нагрузочные гидроцилиндры 2, соединенные с насосной станцией (на чертеже не показана). Штоки гидроцилиндров 2 крепятся на траверсе 3, движущейся в направляющих 4 и связанной с нагрузочными канатами 5, движущейся в направляющих 4 и связанной с нагрузочными канатами 5, которые сгибают блоки 6 и 7 и вторыми концами соединены с силовой тележкой 8, имеющей съемные серьги 9, коромысло 10 и палец 11. На раме 1 шарнирно подвешены рамки 12, 13 и 14, имеющие каждые пальцы 15 и 16, закреплены упоры 17, 18 и 19, установлены огибные блоки 20 и пальцы 21 и 22. На стенде испытываются одноветвевые или многоветвевые стропы 23. Стенд для испытания стропов работает следующим образом. Установка стропов 23 на стенде для испытаний производится в зависимости от их длины и конструкции. Стропы 23 длиной 4100-5200 мм испытываются без перегиба: один конец одноветвевого стропа 23 крепится за съемный палец 21 рамы 2, второй - за палец 11 силовой тележки 8. Многоветвевые стропы 23 крепятся кольцом за палец 21, а крюками цепляются закольца серег 9 силовой тележки 8. Ветви стропов 23 располагаются между ручьями сгибных блоков 20. Стропы длиной 450-3450 мм испытываются без перегиба с использованием рамок 12, 13 или 14, которые могут располагаться горизонтально, поворачиваясь из вертикального положения в сторону силовой тележки 8. Поворот рамок 12, 13 и 14 в обратном направлении ограничивается упорами 17, 18 или 19.
Многоветвевые стропы 23 кольцом крепятся на пальце 16 рамки 13, а крюками цепляются за кольца серег 9 силовой тележки 8. Для испытания одноветвевых стропов 23 с силовой тележки 8 снимается коромысло 10 с серьгами 9, один конец стропа 23 крепится за палец 16 рамки 13, а другой - за палец 11 силовой тележки 8. Стропы 23 длиной 450-1550 мм испытываются с использованием ближней к силовой тележке 8 рамки 14; 1400-2500 мм - с использованием средней рамки 13, и 2350-3450 мм - дальней рамки 12. |
|||
Преимущества перед известными аналогами Сокращены габаритные размеры стенда |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Снижение трудоемкости на 5% |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 20.03.2001 |
