Результат выполнения конструкторской разработки.

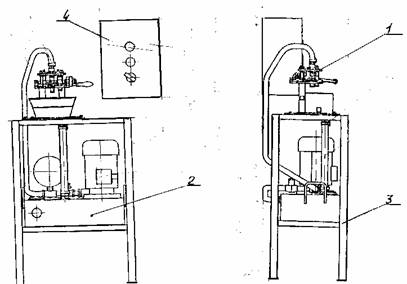

Стенд представляет собой сварную конструкцию. На верхней площадке крепится плита, на которой смонтировано приспособление 1(см. рисунок) для установки испытуемого крана. Под приспособлением крепится сварное корыто с мензуркой, с помощью которой определяется количество перетекаемой воды.

Стенд испытательный

На нижней площадке расположена насосная установка 2, которая представляет собой сварной металлический бак с крышкой. На крышке монтируется сварной электронасос, который подает воду к приспособлению с краном отопителя. На боковой стенке бака имеется маслоуказатель для контроля минимального количества заливаемой воды. Вода заливается в бак через отверстие в крышке.

В гидросхеме имеются два обратных клапана, которые исключают появление воздушных пробок в системе. Для поддержания заданного давления в схеме предусмотрен регулятор давления.

Электрошкаф с пультом управления 4 крепится на стене рядом со стендом.

Испытание крана управления отопителем производится следующим образом. Кран устанавливается в приспособление и зажимается. При нажатии кнопки "Пуск" на пульте управления вода поступит в рабочую полость крана. Манометр, соединенный с рабочей полостью крана, покажет величину давления (0,2 Мпа). После окончания испытания (1 мин.) реле времени дает команду на отключение электронасоса. Приспособление открывается и кран снимается.
