Номер

77-033-01

Наименование проекта

Лебедка ручная

Назначение

Для перемещения грузов.

Рекомендуемая область применения

Рекомендуется для подъемно-транспортных работ, как самостоятельное изделие, так и в составе подъемно-транспортных устройств.

Описание

Результат выполнения конструкторской разработки.

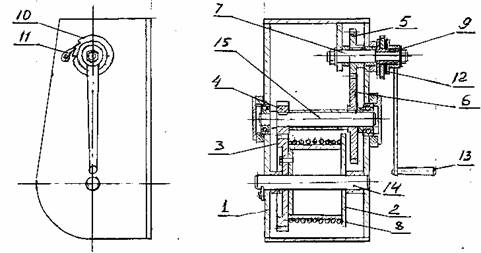

Лебедка состоит из корпуса 1(см. рисунок), барабана 2 с намотанным на него канатом 8, шестерен 3, 4, 5, 6, насаженных на валы 7, 15 и ось 14.

Лебедка ручная

Шестерня 3 закреплена на барабане. Валы вместе с шестернями вращаются в подшипниковых опорах, а барабан на оси 14. На конце вала 7 насажена втулка 9 с резьбой на конце, на который навинчивается ступица рукоятки 13. Между фланцем втулки 9 и ступицей рукоятки свободно насажены храповое колесо 10 и тормозной диск 12.

При перемещении груза рукоятка вращается по часовой стрелке, причем ступица рукоятки навинчивается на резьбовой конец втулки 9 и зажимает конец втулки 9 и зажимает храповик и тормозной диск - на вал 7 приводится во вращение. При холостом ходе рукоятка вращается против часовой стрелки, собачка 11 упирается в зубья храповика, и торец ступицы рукоятки и тормозной диск отходят от фланца втулки 9.

В том и другом случае вращение рукоятки через шестерни передается барабану, на который наматывается или сматывается канат.

Преимущества перед известными аналогами

Компактное встраивание в подъемно-транспортное устройство.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономический эффект - 2,5 тыс.руб.

Возможность передачи за рубеж

Возможна передача за рубеж
